Product Details
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC
หมายเลขรุ่น: K2005
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: ก1000มมxล1380มมxส1600มม
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชิ้น + 20 วันทำการ
ความเร็วการตรวจสอบ: |
0.6 FOV/วินาที |
ความแม่นยำ: |
ความแม่นยําสูง |
กล้อง: |
5MP สี |
การแสดง: |
จอแสดงผล FHD ขนาด 23.8 นิ้ว |
ประเภทกล้อง: |
ซีซีดี |
น้ําหนัก: |
500KG |
ฟังก์ชั่น: |
ใช้ในอุตสาหกรรม (SMT) |
พีซีบี: |
50*50~400*266มม |
ทิศทางการขนส่ง: |
LR หรือ RL |
ท่าเรือ: |
เชียงใหม่ |
การใช้งาน: |
SPI การตรวจสอบด้วยแสงบัดกรีวาง |
ลักษณะ: |
อุปกรณ์ดวลติดตาม |
ข้อมูลจำเพาะเกี่ยวกับแสง: |
FOV:400*266มม |
ขนาดเครื่อง: |
W1080 X D1390 X H1840 ((มม) |
พลัง: |
อิเล็กทรอนิกส์ |
ความเร็วการตรวจสอบ: |
0.6 FOV/วินาที |
ความแม่นยำ: |
ความแม่นยําสูง |
กล้อง: |
5MP สี |
การแสดง: |
จอแสดงผล FHD ขนาด 23.8 นิ้ว |
ประเภทกล้อง: |
ซีซีดี |
น้ําหนัก: |
500KG |
ฟังก์ชั่น: |
ใช้ในอุตสาหกรรม (SMT) |
พีซีบี: |
50*50~400*266มม |
ทิศทางการขนส่ง: |
LR หรือ RL |
ท่าเรือ: |
เชียงใหม่ |
การใช้งาน: |
SPI การตรวจสอบด้วยแสงบัดกรีวาง |
ลักษณะ: |
อุปกรณ์ดวลติดตาม |
ข้อมูลจำเพาะเกี่ยวกับแสง: |
FOV:400*266มม |
ขนาดเครื่อง: |
W1080 X D1390 X H1840 ((มม) |
พลัง: |
อิเล็กทรอนิกส์ |

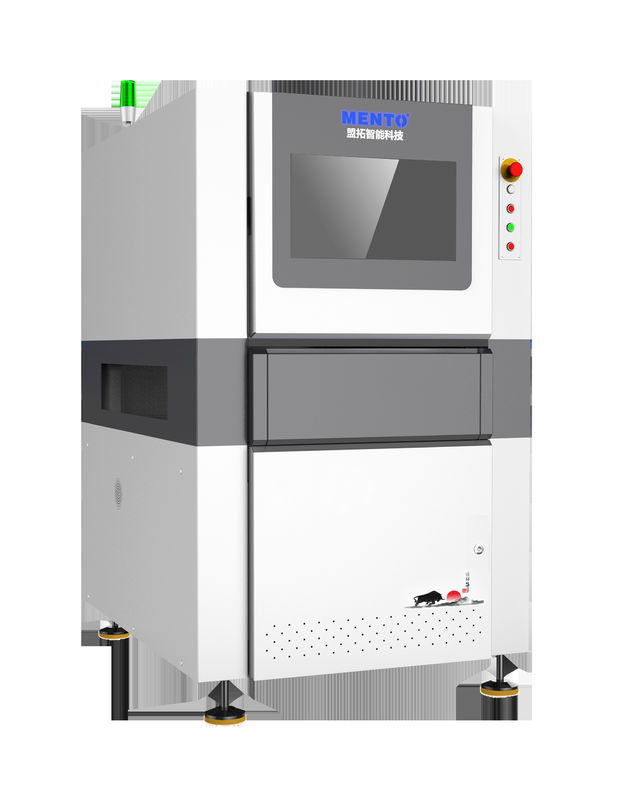

| การตรวจสอบทางออนไลน์แบบอัตโนมัติ 2 มิติ | |||
| รุ่น | K2005 | ||
| การทดสอบความสามารถ | วัตถุทดสอบ | ร่างส่วนประกอบ CHIP, สายเชื่อมผสมส่วนประกอบ CHIP, ตัวละคร, สายเชื่อมผสม DIP | |
| องค์ประกอบขั้นต่ํา | CHIP: 01005 ปิช:0.3mm | ||
| วิธีการตรวจสอบ | การเรียนรู้ลึก การประมวลภาพ | ||
| ระบบแสง | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP | |
| เลนส์โทรศูนย์กลาง | 0.345X/0.22X/0.17X | ||
| การแก้ไข | 10um/15um/20um | ||
| FOV | 24x20mm/36x30mm/48x40mm | ||
| ความเร็วในการตรวจจับ | 3FOV/s | ||
| ระบบซอฟต์แวร์ | ระบบปฏิบัติการ | อูบนูตู 2004 | |
| คุณสมบัติทางกล | ความหนาของ PCB | 0.3 ~ 10mm ((Warp ≤ 5mm) | |
| ความสูงของส่วนประกอบ | 30 มิลลิเมตรด้านบน, 84 มิลลิเมตรด้านล่าง ((ความสูงพิเศษสามารถปรับปรุง) | ||
| อุปกรณ์ขับเคลื่อน | เซอร์วามอเตอร์+สกรูลูกกลม+ทางนําเส้นตรง | ||
| ความเร็วในการเคลื่อนที่ | ขนาดสูงสุด 600 มม./วินาที | สูงสุด 800 มม/วินาที | |
| ความแม่นยําในการตั้งตําแหน่ง | ≤8um ((หลังการปรับขนาด) | ||
| คู่มือการขนส่ง PCB | ความสูงในการขนส่งรถไฟ PCB:900+20mm ((จากพื้นดินไปยังพื้นที่ขนส่งรถไฟ PCB) | ||
| 600mmx700mm | |||
| ระยะทางขั้นต่ําระหว่าง PCBs: ≤90mm | |||
| ปริมาตร | วิธีการรักษา | AC220V/50Hz/2000W | |
| หน้าจอตรวจจับ | W1000mmxD1380mmxH1600mm ((ไม่มีเท้า 100±20mm) | ||
| ความถูกต้อง | 1100KG | ||
| ความแม่นยําในการวัดใหม่ | ≥0.5MPa | ||
| ขนาดวงแหวน | อุณหภูมิ: 5 ~ 40 ° C, ความชื้นสัมพันธ์ 25% ~ 80% ((ไม่มีฝนแข็ง) | ||
| จํานวนโวฟเฟอร์ที่รับมือพร้อมกัน | อินเตอร์เฟซ SMEMA มาตรฐาน | ||
ลักษณะสินค้า - ระบบการมองเห็น ((Onlineสายเดียว)
ความสามารถในการทดสอบสินค้า ((Online Single-Track)
9. การผสมผสานไม่เพียงพอ 10. สายวงจรสั้น 12. ออฟเฟส 13. องค์ประกอบ DIP หายไป 14.
การวางที่ผิด องค์ประกอบที่หายไป Polarity Reversal Non-Wetting Pin Warpage
พลอยสปินปกติ สะพานผ่าไม่เพียงพอ
โปรแกรมเร็ว ((ออนไลน์สายเดียว)
1. อัตโนมัตินําเข้าฐานข้อมูล
2. การปรับปารามิเตอร์ของแผ่นทั้งหมด
3. ลิงค์หนึ่งคลิกไปยังห้องสมุดสาธารณะสําหรับองค์ประกอบ 4.ห้องสมุดมาตรฐาน
โปรแกรมออฟไลน์ ((ออนไลน์สายเดียว)
ออนไลน์และออฟไลน์ (สํานักงาน) การปรับปรุงพารามิเตอร์เครื่องโดยไม่หยุด
ส่วนประกอบcอัลไลเนียอาร์ตี้การตรวจหา ((ออนไลน์สายเดียว/ 1.2m ออนไลน์สายเดียว)
1. คํานวณมุมหมุนขององค์ประกอบ
2. คํานวณช่วงระหว่างความยืดหยุ่นสูงสุดและต่ําสุดขององค์ประกอบ
3. ระยะทางระหว่างส่วนประกอบ
4ระยะทางระหว่างส่วนประกอบกับจุดอ้างอิงหรือเส้นตรง
การตรวจพบความตรงกัน (ความตรงกัน, ระยะทางสมบูรณ์, ระยะความตรงกัน, ระยะส่วนประกอบ)
MES ครบวงจรdataiอินเตอร์เฟซcความสามารถและระบบ SPC ที่มีพลัง(ออนไลน์)สายเดียว)
1สถิติในเวลาจริงขององค์ประกอบสัญญาณ 10 อันดับแรก
2. สามารถตั้งค่าการนับสัญญาณเตือน เพื่อหยุดอุปกรณ์ด้านบนโดยอัตโนมัติ
3. นําออกภาพแผ่นทั้งหมดของแต่ละ PCB ในเวลาจริงเพื่อการติดตามต่อมา
4อินเตอร์เฟซ MES ที่พัฒนาในประเทศรองรับรูปแบบมาตรฐานและตามความต้องการ
สรุป รวมร้อยละ 10 ประเภทความบกพร่อง 10 ประเภทความบกพร่อง 10 ประเภทความบกพร่อง 10 ประเภทความบกพร่อง 10 ประเภทความบกพร่อง
การประหยัดแรงงานโหมด
ผ่านการส่งข้อมูลและวิธีอื่น ๆ คนหนึ่งสามารถตรวจสอบข้อมูลสัญญาณเตือน AOI ของหลายเส้นทาง โดยทําให้นักทํางานประหยัดแรงงาน
เครื่องพิมพ์พิมพ์พิมพ์ SPI จิปมอนเตอร์ AOI ก่อนการไหลกลับ
ลักษณะสินค้า - พลาตฟอร์มอุปกรณ์
เส้นทางสามส่วนสามารถถอดออกและสามารถเปลี่ยนตามความยาวของผลิตภัณฑ์. มันสามารถนําไปใช้กับผลิตภัณฑ์และเส้นทางต่างๆในโรงงาน.
1พลาตฟอร์มการโยนแบบบูรณาการกําจัดความเครียดโครงสร้างได้อย่างมีประสิทธิภาพ และวางรากฐานให้กับความแม่นยําและความมั่นคงของเครื่อง
2. พลาตฟอร์มส่วนประกอบควบคุมอิเล็กทรอนิกส์ที่ดึงออกทําให้การบํารุงรักษาเป็นมิตรกับผู้ใช้
3. การออกแบบที่มีความเป็นมืออาชีพและสวยงาม สอดคล้องกับเออร์กอนอมิคและความสวยงามทางสายตา
ความสามารถในการตรวจสอบสินค้า
ความผิดปกติของออฟฟสเต็ปอสเต็ป
อะไหล่ที่หายไป ซ็อตออฟเซต ไดโอเดสอฟเซต แผ่นสอดไม่เพียงพอ แผ่นสอดอฟเซต
