บ้าน > ผลิตภัณฑ์ > เครื่อง SMT AOI > เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM

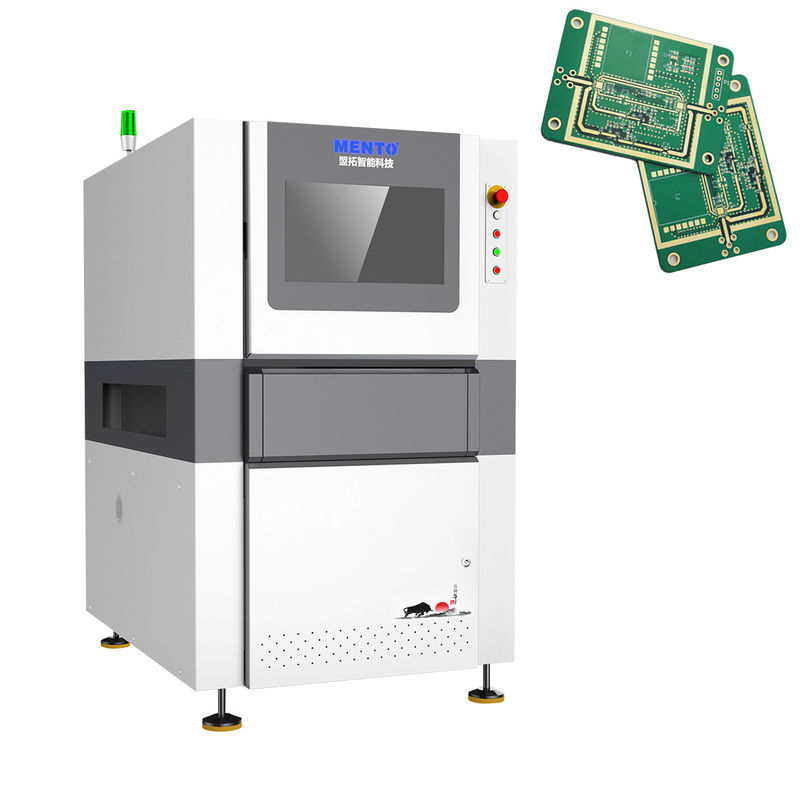

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM

Name: เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005XL1200
Availability: InStock

รายละเอียดสินค้า

สถานที่กำเนิด: โดงกวน

ชื่อแบรนด์: MENTO

ได้รับการรับรอง: FCC.ROHS,CCC

หมายเลขรุ่น: K2005XL1200

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 3

รายละเอียดการบรรจุ: ก1350xล1000xส1600มม

เวลาการส่งมอบ: 20 วันทำงาน

สามารถในการผลิต: 10 ชิ้น + 20 วันทำการ

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

รายละเอียดสินค้า

เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                เครื่อง ODM SMT AOI, เครื่องตรวจสอบแม่น SMT AOI, เครื่องตรวจสอบทางสายตาอัตโนมัติ SMT AOI


การปฏิบัติงาน:	วินโดว์ 10 64bit	การจัดส่ง:	อัพ, ดีเอชแอ, เฟดเอ็กซ์, ตามคำสั่งซื้อของคุณ
ขนาดเอฟโอวี:	42มม.x42มม. 56มม.x56มม	ความหนาของบอร์ด:	0.6 - 2.5 มม
แหล่งแสง:	RGB + W 4 สีอินทิกรัล	แหล่งอากาศ:	0.4-0.6Mpa
ระบบปฏิบัติการ:	วินโดวส์ 10	การส่ง:	การจัดส่งตรงเวลา
พลังงานไฟฟ้า:	ไฟฟ้ากระแสสลับ 220V, 50/60Hz	ชื่อผลิตภัณฑ์:	เครื่อง SMT SAKI BF-Planet-X AOI
ขนาด PCB:	5050มม.~510460มม	ระยะเวลา:	40 วัน
กล้อง:	5MP; 5MP; color สี	ฟังก์ชั่น:	ใช้ในอุตสาหกรรม (SMT)
ลักษณะ:	ระบบ 3D AOI ที่ทันสมัยที่สุดในโลก

การปฏิบัติงาน:	วินโดว์ 10 64bit
การจัดส่ง:	อัพ, ดีเอชแอ, เฟดเอ็กซ์, ตามคำสั่งซื้อของคุณ
ขนาดเอฟโอวี:	42มม.x42มม. 56มม.x56มม
ความหนาของบอร์ด:	0.6 - 2.5 มม
แหล่งแสง:	RGB + W 4 สีอินทิกรัล
แหล่งอากาศ:	0.4-0.6Mpa
ระบบปฏิบัติการ:	วินโดวส์ 10
การส่ง:	การจัดส่งตรงเวลา
พลังงานไฟฟ้า:	ไฟฟ้ากระแสสลับ 220V, 50/60Hz
ชื่อผลิตภัณฑ์:	เครื่อง SMT SAKI BF-Planet-X AOI
ขนาด PCB:	5050มม.~510460มม
ระยะเวลา:	40 วัน
กล้อง:	5MP; 5MP; color สี
ฟังก์ชั่น:	ใช้ในอุตสาหกรรม (SMT)
ลักษณะ:	ระบบ 3D AOI ที่ทันสมัยที่สุดในโลก

คําอธิบายสินค้า

2 มิติ อัตโนมัติ การตรวจสอบทางแสง 1.2m ออนไลน์ Single-Track
รุ่น		K2005XL1200
การทดสอบความสามารถ	วัตถุทดสอบ	ร่างส่วนประกอบ CHIP, สายเชื่อมผสมส่วนประกอบ CHIP, ตัวละคร, สายเชื่อมผสม DIP
	องค์ประกอบขั้นต่ํา	ชิป:0402
	วิธีการตรวจสอบ	การเรียนรู้ลึก การประมวลภาพ
ระบบแสง	กล้อง	กล้องอุตสาหกรรมสีความเร็วสูง 5MP
	เลนส์โทรศูนย์กลาง	0.22X/0.17X/0.14X
	การแก้ไข	15um/20um/25 um
	FOV	ขนาด 36x30mm/48x40mm/61x51mm
	ความเร็วในการตรวจจับ	3FOV/s
ระบบซอฟต์แวร์	ระบบปฏิบัติการ	อูบนูตู 2004
คุณสมบัติทางกล	ความหนาของ PCB	0.3 ~ 10mm ((Warp ≤ 5mm)
	ความสูงของส่วนประกอบ	30 มิลลิเมตรด้านบน, 84 มิลลิเมตรด้านล่าง ((ความสูงพิเศษสามารถปรับปรุง)
	อุปกรณ์ขับเคลื่อน	เซอร์วามอเตอร์+สกรูลูกกลม+ทางนําเส้นตรง
	ความเร็วในการเคลื่อนที่	ขนาดสูงสุด 600 มม./วินาที	สูงสุด 800 มม/วินาที
	ความแม่นยําในการตั้งตําแหน่ง	≤8um ((หลังการปรับขนาด)
	คู่มือการขนส่ง PCB	ความสูงในการขนส่งรถไฟ PCB:900+20mm ((จากพื้นดินไปยังพื้นที่ขนส่งรถไฟ PCB)
		600mmx700mm
		ระยะทางขั้นต่ําระหว่าง PCBs: ≤90mm
ปริมาตร	วิธีการรักษา	AC220V/50Hz/2000W
	หน้าจอตรวจจับ	W1000mmxD1380mmxH1600mm ((ไม่มีเท้า 100±20mm)
	ความถูกต้อง	1100KG
	ความแม่นยําในการวัดใหม่	≥0.5MPa
	ขนาดวงแหวน	อุณหภูมิ: 5 ~ 40 ° C, ความชื้นสัมพันธ์ 25% ~ 80% ((ไม่มีฝนแข็ง)
	จํานวนโวฟเฟอร์ที่รับมือพร้อมกัน	อินเตอร์เฟซ SMEMA มาตรฐาน

ความสามารถในการทดสอบสินค้า ((Online Single-Track)

การวางที่ผิด 2. ส่วนประกอบที่หายไป 3. การพลิกขั้วโลก 4. ไม่ชื้น 5. หลุมผสม 6. ความผิดปกติทางเส้นตรง 7. กลมปัก

8. การผสมผสานที่ไม่เพียงพอ 9. สายวงจรสั้น 10. ออฟเฟส 11. องค์ประกอบ DIP หายไป 12.

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 1

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 2

ส่วนประกอบcอัลไลเนียอาร์ตี้การตรวจหา ((ออนไลน์สายเดียว/ 1.2m ออนไลน์สายเดียว)

1. คํานวณมุมหมุนขององค์ประกอบ

2. คํานวณช่วงระหว่างความยืดหยุ่นสูงสุดและต่ําสุดขององค์ประกอบ

3. ระยะทางระหว่างส่วนประกอบ

4ระยะทางระหว่างส่วนประกอบกับจุดอ้างอิงหรือเส้นตรง

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 4

การตรวจพบความตรงกัน (ความตรงกัน, ระยะทางสมบูรณ์, ระยะความตรงกัน, ระยะส่วนประกอบ)

MES ครบวงจรdataiอินเตอร์เฟซcความสามารถและระบบ SPC ที่มีพลัง(ออนไลน์)สายเดียว/ 1.2m ออนไลน์สายเดียว)

1สถิติในเวลาจริงขององค์ประกอบสัญญาณ 10 อันดับแรก

2. สามารถตั้งค่าการนับสัญญาณเตือน เพื่อหยุดอุปกรณ์ด้านบนโดยอัตโนมัติ

3. นําออกภาพแผ่นทั้งหมดของแต่ละ PCB ในเวลาจริงเพื่อการติดตามต่อมา

4อินเตอร์เฟซ MES ที่พัฒนาในประเทศรองรับรูปแบบมาตรฐานและตามความต้องการ

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 5

การประหยัดแรงงานโหมด

ผ่านการส่งข้อมูลและวิธีอื่น ๆ คนหนึ่งสามารถตรวจสอบข้อมูลสัญญาณเตือน AOI ของหลายเส้นทาง โดยทําให้นักทํางานประหยัดแรงงาน

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 6

ลักษณะสินค้า - พลาตฟอร์มอุปกรณ์

เส้นทางสามส่วนสามารถถอดออกและสามารถเปลี่ยนตามความยาวของผลิตภัณฑ์. มันสามารถนําไปใช้กับผลิตภัณฑ์และเส้นทางต่างๆในโรงงาน.

1พลาตฟอร์มการโยนแบบบูรณาการกําจัดความเครียดโครงสร้างได้อย่างมีประสิทธิภาพ และวางรากฐานให้กับความแม่นยําและความมั่นคงของเครื่อง

2. พลาตฟอร์มส่วนประกอบควบคุมอิเล็กทรอนิกส์ที่ดึงออกทําให้การบํารุงรักษาเป็นมิตรกับผู้ใช้

3. การออกแบบที่มีความเป็นมืออาชีพและสวยงาม สอดคล้องกับเออร์กอนอมิคและความสวยงามทางสายตา

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 7

เครื่อง SMT AOI อัตโนมัติสําหรับการตรวจสอบทางสายตาที่แม่นยํา ODM 8
