รายละเอียดสินค้า
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC
หมายเลขรุ่น: K2005DT
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: W1000mmxD1380mmxH1600mm (ไม่รวมฐาน 100±20 มม.)
การแก้ไข: |
10 ไมโครเมตร |
พลังงานไฟฟ้า: |
110-240V AC, 50/60Hz |
ระบบปฏิบัติการ: |
หน้าต่าง |
ความเร็วในการตรวจสอบ: |
สูงถึง 1,000 มม.²/วินาที |
หน้าที่: |
การตรวจพบความบกพร่องบนบอร์ดวงจรพิมพ์ |
ประเภทกล้อง: |
CCD ความละเอียดสูง |
การใช้งาน: |
การตรวจสอบด้วยแสงอัตโนมัติ |
โปรแกรม: |
อินทิวเทีย์อินเตอร์เฟสผู้ใช้ |
ขนาด: |
1200มม. x 800มม. x 1500มม |
การแก้ไข: |
10 ไมโครเมตร |
พลังงานไฟฟ้า: |
110-240V AC, 50/60Hz |
ระบบปฏิบัติการ: |
หน้าต่าง |
ความเร็วในการตรวจสอบ: |
สูงถึง 1,000 มม.²/วินาที |
หน้าที่: |
การตรวจพบความบกพร่องบนบอร์ดวงจรพิมพ์ |
ประเภทกล้อง: |
CCD ความละเอียดสูง |
การใช้งาน: |
การตรวจสอบด้วยแสงอัตโนมัติ |
โปรแกรม: |
อินทิวเทีย์อินเตอร์เฟสผู้ใช้ |
ขนาด: |
1200มม. x 800มม. x 1500มม |

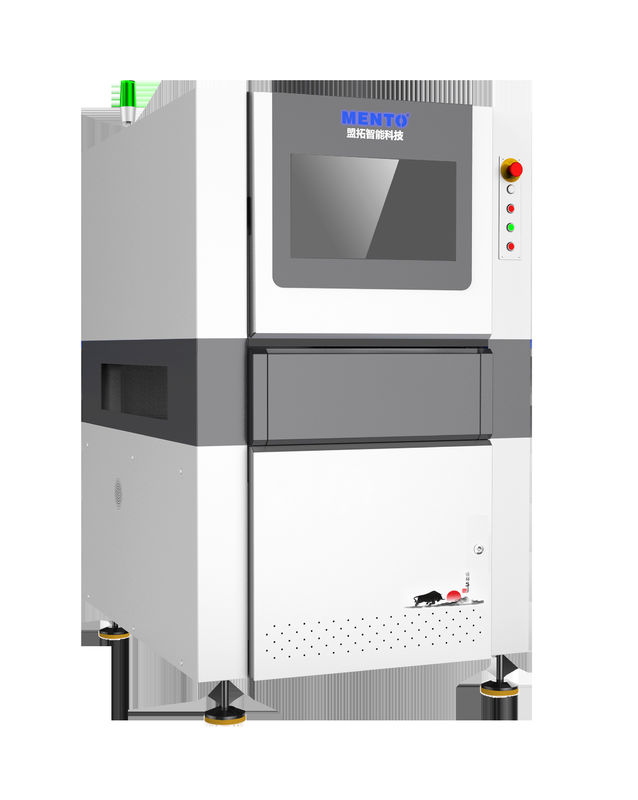

| 2D Automated Optical Inspection แบบรางคู่ | ||
| รุ่น | K2005DT | |
| ความสามารถในการทดสอบ | รายการทดสอบ | ตัวถังชิ้นส่วน CHIP, รอยบัดกรีชิ้นส่วน CHIP, ตัวอักษร, รอยบัดกรี DIP |
| ชิ้นส่วนขนาดเล็กสุด | CHIP:01005 Pitch:0.3mm | |
| วิธีการตรวจจับ | การดีบักพารามิเตอร์อัลกอริทึม, การเรียนรู้ของเครื่อง | |
| ระบบออปติคัล | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP |
| เลนส์เทเลเซนทริก | 0.345X/0.22X/0.17X | |
| ความละเอียด | 10um/15um/20um | |
| FOV | 24x20mm/36x30mm/48x40mm | |
| ความเร็วในการตรวจจับ | 3FOV/s | |
| คุณสมบัติทางกล | ความหนา PCB | 0.3~10mm(ความบิดงอ≤5mm) |
| ความสูงของชิ้นส่วน | ด้านบน 30mm, ด้านล่าง 84mm(สามารถปรับแต่งความสูงพิเศษได้) | |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์+บอลสกรู+รางลิเนียร์ | |
| ความเร็วในการเคลื่อนที่ | สูงสุด 600mm/s | |
| ความแม่นยำในการวางตำแหน่ง | ≤8um(หลังการสอบเทียบ) | |
| รางนำ PCB | ความสูงรางนำ PCB: 900+20mm(จากพื้นถึงพื้นผิวรางนำ PCB) | |
| ขนาด PCB สูงสุด: 600mmxW300mm (รางคู่, PCB สองแผ่น) 600mmxW580mm (รางเดี่ยว, PCB แผ่นเดียว) | ||
| ระยะห่างขั้นต่ำระหว่าง PCB:≤90mm | ||
| พารามิเตอร์ | วิธีการบ่ม | AC220V/50Hz/2000W |
| หน้าจอตรวจจับ | W1000mmxD1380mmxH1600mm(ไม่รวมฐาน 100±20mm) | |
| ความแม่นยำ | 1100KG | |
| ความแม่นยำในการวัดซ้ำ | ≥0.5MPa | |
| ขนาดแหวนเวเฟอร์ | อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์ 25%~80%(ไม่มีน้ำแข็ง) | |
| จำนวนเวเฟอร์ที่จัดการพร้อมกัน | อินเทอร์เฟซ SMEMA มาตรฐาน | |
คุณสมบัติผลิตภัณฑ์ - ระบบวิชัน
ความสามารถในการทดสอบผลิตภัณฑ์ (รางคู่แบบออนไลน์)
1. การวางผิดที่ 2. ชิ้นส่วนหาย 3. การกลับขั้ว 4. การบัดกรีไม่สมบูรณ์ 5. รูบัดกรี 6. ความผิดปกติแนวตรง 7. การบัดกรีไม่ดี 8. การบิดงอของขา
9. การบัดกรีไม่เพียงพอ 10. การลัดวงจร 11. การเยื้องศูนย์ 12. ชิ้นส่วน DIP หาย 13. ขา DIP ไม่ยื่นออกมา......
การวางผิดที่ ชิ้นส่วนหาย การกลับขั้ว การบัดกรีไม่สมบูรณ์ การบิดงอของขา
การตรวจจับแนวตรงของชิ้นส่วน (รางเดี่ยวแบบออนไลน์/รางเดี่ยวออนไลน์ 1.2 ม.)
1. คำนวณมุมหมุนของชิ้นส่วน
2. คำนวณช่วงระหว่างการเยื้องศูนย์สูงสุดและต่ำสุดของชิ้นส่วน
3. ระยะห่างระหว่างชิ้นส่วน
4. ระยะห่างระหว่างชิ้นส่วนกับจุดอ้างอิงหรือเส้น
การตรวจจับแนวตรง (แนวตรง, ระยะห่างสัมบูรณ์, ช่วงแนวตรง, ระยะห่างฉาก)
ฟังก์ชันการเชื่อมต่อข้อมูล MES และระบบ SPC ที่ทรงพลัง
1. สถิติแบบเรียลไทม์ของชิ้นส่วนที่แจ้งเตือน 10 อันดับแรก
2. เปิดใช้งานการตั้งค่าจำนวนการแจ้งเตือนเพื่อหยุดอุปกรณ์ต้นน้ำโดยอัตโนมัติ
3. ส่งออกภาพทั้งแผงของ PCB แต่ละแผ่นแบบเรียลไทม์เพื่อการตรวจสอบย้อนกลับในภายหลัง
4. อินเทอร์เฟซ MES ที่พัฒนาขึ้นเองรองรับรูปแบบมาตรฐานและรูปแบบที่กำหนดเอง
โหมดประหยัดแรงงาน
ผ่านการส่งข้อมูลและวิธีการอื่นๆ บุคคลหนึ่งสามารถดูข้อมูลการแจ้งเตือน AOI ของหลายสายการผลิต ซึ่งทำให้โหมดประหยัดแรงงานเป็นจริงได้
