Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
รายละเอียดสินค้า
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC
หมายเลขรุ่น: K2012DT
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: W1000mmxD1380mmxH1600mm (ไม่รวมฐาน 100±20 มม.)
การแก้ไข: |
10 ไมโครเมตร |
พลังงานไฟฟ้า: |
110-240V AC, 50/60Hz |
ระบบปฏิบัติการ: |
หน้าต่าง |
ความเร็วในการตรวจสอบ: |
สูงถึง 1,000 มม.²/วินาที |
หน้าที่: |
การตรวจพบความบกพร่องบนบอร์ดวงจรพิมพ์ |
ประเภทกล้อง: |
CCD ความละเอียดสูง |
การใช้งาน: |
การตรวจสอบด้วยแสงอัตโนมัติ |
ขนาด: |
1200มม. x 800มม. x 1500มม |
การแก้ไข: |
10 ไมโครเมตร |
พลังงานไฟฟ้า: |
110-240V AC, 50/60Hz |
ระบบปฏิบัติการ: |
หน้าต่าง |
ความเร็วในการตรวจสอบ: |
สูงถึง 1,000 มม.²/วินาที |
หน้าที่: |
การตรวจพบความบกพร่องบนบอร์ดวงจรพิมพ์ |
ประเภทกล้อง: |
CCD ความละเอียดสูง |
การใช้งาน: |
การตรวจสอบด้วยแสงอัตโนมัติ |
ขนาด: |
1200มม. x 800มม. x 1500มม |

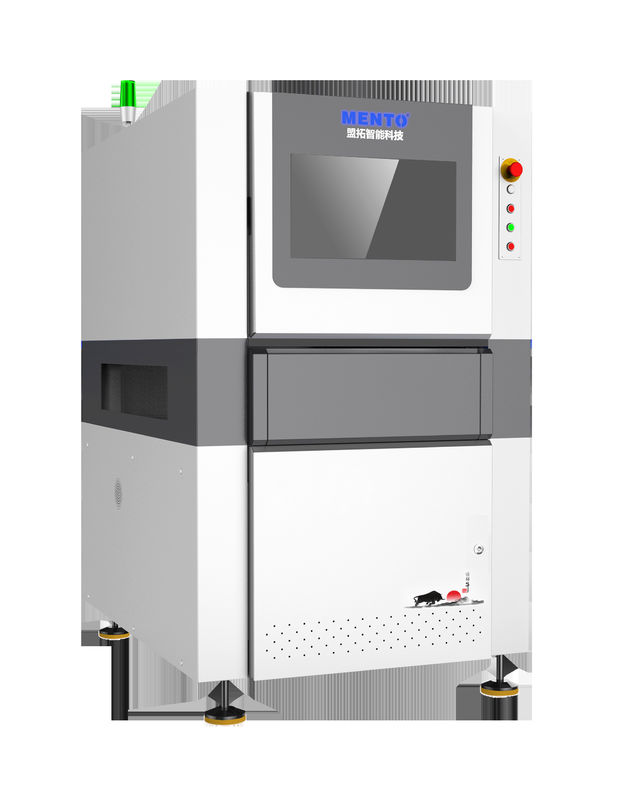

| 2D ออโตเมติกออปติคอลอินสเปคชั่นแบบสองราง | ||
| รุ่น | K2012DT | |
| ความสามารถในการทดสอบ | รายการทดสอบ | ตัวถังชิป, รอยต่อบัดกรีชิป, ตัวอักษร, รอยต่อบัดกรี DIP |
| ส่วนประกอบขั้นต่ำ | CHIP:01005 Pitch:0.3mm | |
| วิธีการตรวจจับ | การดีบักพารามิเตอร์อัลกอริทึม, การเรียนรู้ของเครื่อง | |
| ระบบออปติคอล | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 12MP |
| เลนส์เทเลเซนทริก | 0.36X/0.23X | |
| ความละเอียด | 10um/15um | |
| FOV | 40x30mm /60x45mm | |
| ความเร็วในการตรวจจับ | 3FOV/s | |
| คุณสมบัติทางกล | ความหนา PCB | 0.3~10mm(Warp≤5mm) |
| ความสูงของส่วนประกอบ | ด้านบน 30 มม., ด้านล่าง 84 มม. (สามารถปรับแต่งความสูงพิเศษได้) | |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์+บอลสกรู+รางนำเชิงเส้น | |
| ความเร็วในการเคลื่อนที่ | สูงสุด 600 มม./วินาที | |
| ความแม่นยำในการวางตำแหน่ง | ≤8um(หลังการสอบเทียบ) | |
| รางนำ PCB | ความสูงรางขนส่ง PCB: 900+20 มม. (จากพื้นถึงพื้นผิวรางขนส่ง PCB) | |
|
ขนาด PCB สูงสุด: 600 มม. x กว้าง 300 มม. (รางคู่, PCB สองแผ่น) 600 มม. x กว้าง 580 มม. (รางเดี่ยว, PCB หนึ่งแผ่น) |
||
| ระยะห่างขั้นต่ำระหว่าง PCB: ≤90 มม. | ||
| พารามิเตอร์ | วิธีการบ่ม | AC220V/50Hz/2000W |
| หน้าจอตรวจจับ | กว้าง 1000 มม. x ลึก 1380 มม. x สูง 1600 มม. (ไม่รวมฐาน 100±20 มม.) | |
| ความแม่นยำ | 1100KG | |
| ความแม่นยำในการวัดซ้ำ | ≥0.5MPa | |
| ขนาดแหวนเวเฟอร์ | อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์ 25%~80% (ไม่มีน้ำแข็ง) | |
| จำนวนเวเฟอร์ที่จัดการพร้อมกัน | อินเทอร์เฟซ SMEMA มาตรฐาน | |
คุณสมบัติผลิตภัณฑ์ - ระบบวิชัน
ความสามารถในการทดสอบผลิตภัณฑ์ (แบบสองรางออนไลน์)
1. การวางผิดที่ 2. ส่วนประกอบขาดหาย 3. การกลับขั้ว 4. การบัดกรีไม่สมบูรณ์ 5. รูบัดกรี 6. ความผิดปกติของแนวเส้นตรง 7. การบัดกรีไม่ดี 8. ขาบิดเบี้ยว
9. การบัดกรีไม่เพียงพอ 10. การลัดวงจร 11. การเยื้อง 12. ส่วนประกอบ DIP ขาดหาย 13. ขา DIP ไม่ยื่นออก......
การวางผิดที่ ส่วนประกอบขาดหาย การกลับขั้ว การบัดกรีไม่สมบูรณ์ ขาบิดเบี้ยว
การตรวจจับแนวเส้นตรงของส่วนประกอบ (รางเดี่ยวออนไลน์/รางเดี่ยวออนไลน์ 1.2 ม.)
1. คำนวณมุมหมุนของส่วนประกอบ
2. คำนวณช่วงระหว่างการเยื้องสูงสุดและต่ำสุดของส่วนประกอบ
3. ระยะห่างระหว่างส่วนประกอบ
4. ระยะห่างระหว่างส่วนประกอบกับจุดอ้างอิงหรือเส้น
การตรวจจับแนวเส้นตรง (แนวเส้นตรง, ระยะห่างสัมบูรณ์, ช่วงแนวเส้นตรง, ระยะห่างฉาก)
ฟังก์ชันการเชื่อมต่อข้อมูล MES และระบบ SPC ที่ทรงพลัง
1. สถิติแบบเรียลไทม์ของส่วนประกอบที่แจ้งเตือน 10 อันดับแรก
2. เปิดใช้งานการตั้งค่าจำนวนการแจ้งเตือนเพื่อหยุดอุปกรณ์ต้นน้ำโดยอัตโนมัติ
3. ส่งออกภาพทั้งแผงของ PCB แต่ละแผงแบบเรียลไทม์เพื่อการตรวจสอบย้อนกลับในภายหลัง
4. อินเทอร์เฟซ MES ที่พัฒนาขึ้นเองรองรับรูปแบบมาตรฐานและรูปแบบที่กำหนดเอง
โหมดประหยัดแรงงาน
ผ่านการส่งข้อมูลและวิธีการอื่นๆ บุคคลหนึ่งสามารถดูข้อมูลการแจ้งเตือน AOI ของหลายสายการผลิตได้ จึงทำให้เกิดโหมดประหยัดแรงงาน
