Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
รายละเอียดสินค้า
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC
หมายเลขรุ่น: K2005DT
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: 1200 มม. * 1500 มม. * 1800 มม
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชิ้น + 20 วันทำการ
ประเภทสินค้า: |
อุปกรณ์ตรวจสอบทางแสงอัตโนมัติ |
วิธีการตรวจสอบ: |
อัตโนมัติ |
การแก้ไข: |
สูงถึง5μm |
ระบบปฏิบัติการ: |
หน้าต่าง |
การจัดหมวดหมู่ความบกพร่อง: |
การจำแนกและการเรียงลำดับอัตโนมัติ |
ระบบแสง: |
กล้องความละเอียดสูง |
การจัดการข้อมูล: |
การวิเคราะห์และการเก็บข้อมูลในเวลาจริง |
โปรแกรม: |
โปรแกรมประมวลผลภาพที่ทันสมัย |
สาขาดู: |
ขนาดไม่เกิน 300 mm x 300 mm |
ประเภทสินค้า: |
อุปกรณ์ตรวจสอบทางแสงอัตโนมัติ |
วิธีการตรวจสอบ: |
อัตโนมัติ |
การแก้ไข: |
สูงถึง5μm |
ระบบปฏิบัติการ: |
หน้าต่าง |
การจัดหมวดหมู่ความบกพร่อง: |
การจำแนกและการเรียงลำดับอัตโนมัติ |
ระบบแสง: |
กล้องความละเอียดสูง |
การจัดการข้อมูล: |
การวิเคราะห์และการเก็บข้อมูลในเวลาจริง |
โปรแกรม: |
โปรแกรมประมวลผลภาพที่ทันสมัย |
สาขาดู: |
ขนาดไม่เกิน 300 mm x 300 mm |

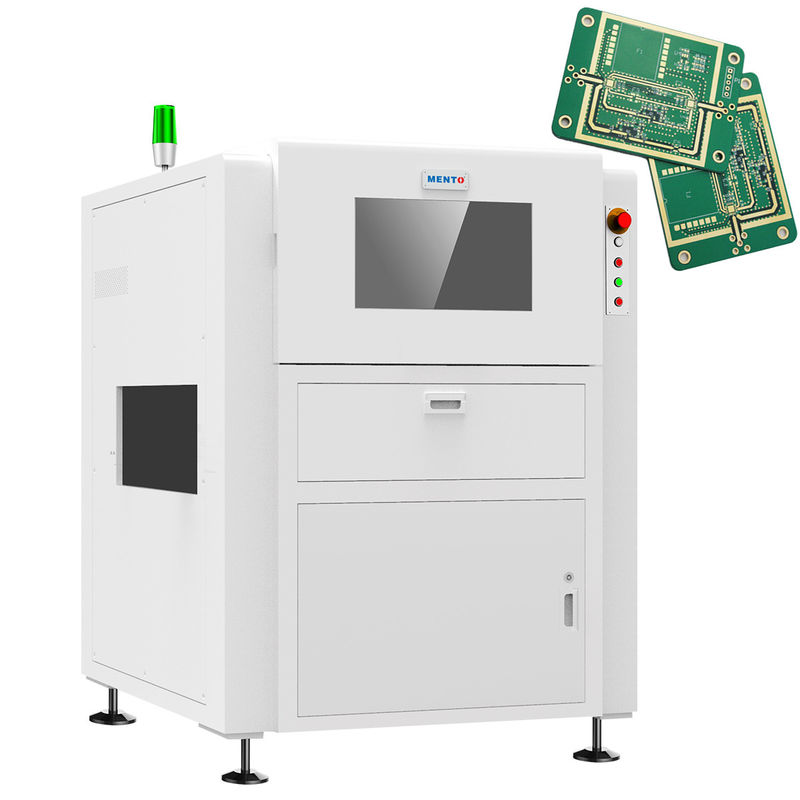

| 2D Automated Optical Inspection Online dual track | ||
| รุ่น | K2005DT | |
| ความสามารถในการทดสอบ | รายการทดสอบ | ตัวถังส่วนประกอบ CHIP, จุดบัดกรีส่วนประกอบ CHIP, ตัวอักษร, จุดบัดกรี DIP |
| ส่วนประกอบขั้นต่ำ | CHIP:01005 Pitch:0.3mm | |
| วิธีการตรวจจับ | การดีบักพารามิเตอร์อัลกอริทึม, การเรียนรู้ของเครื่อง | |
| ระบบออปติคัล | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP |
| เลนส์เทเลเซนทริก | 0.345X/0.22X/0.17X | |
| ความละเอียด | 10um/15um/20um | |
| FOV | 24x20mm/36x30mm/48x40mm | |
| ความเร็วในการตรวจจับ | 3FOV/s | |
| คุณสมบัติทางกล | ความหนา PCB | 0.3~10mm(Warp≤5mm) |
| ความสูงของส่วนประกอบ | ด้านบน 30 มม., ด้านล่าง 84 มม. (สามารถปรับแต่งความสูงพิเศษได้) | |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์+บอลสกรู+รางนำเชิงเส้น | |
| ความเร็วในการเคลื่อนที่ | สูงสุด 600 มม./วินาที | |
| ความแม่นยำในการวางตำแหน่ง | ≤8um(หลังการสอบเทียบ) | |
| รางนำ PCB | ความสูงรางขนส่ง PCB: 900+20 มม. (จากพื้นถึงพื้นผิวรางขนส่ง PCB) | |
|
ขนาด PCB สูงสุด: 600 มม. x กว้าง 300 มม. (รางคู่, PCB สองแผ่น) 600 มม. x กว้าง 580 มม. (รางเดี่ยว, PCB เดี่ยว) |
||
| ระยะห่างขั้นต่ำระหว่าง PCB: ≤90 มม. | ||
| พารามิเตอร์ | วิธีการบ่ม | AC220V/50Hz/2000W |
| หน้าจอตรวจจับ | กว้าง 1000 มม. x ลึก 1380 มม. x สูง 1600 มม. (ไม่รวมฐาน 100±20 มม.) | |
| ความแม่นยำ | 1100 กก. | |
| ความแม่นยำในการวัดซ้ำ | ≥0.5MPa | |
| ขนาดแหวนเวเฟอร์ | อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์ 25%~80% (ไม่มีน้ำค้างแข็ง) | |
| จำนวนเวเฟอร์ที่จัดการพร้อมกัน | อินเทอร์เฟซ SMEMA มาตรฐาน | |
ความสามารถในการทดสอบผลิตภัณฑ์ (Online Dual-Track)
1. การวางผิดที่ 2. ส่วนประกอบขาดหาย 3. การกลับขั้ว 4. การบัดกรีไม่สมบูรณ์ 5. รูบัดกรี 6. ความผิดปกติของแนวเส้นตรง 7. การบัดกรีไม่ดี 8. การบิดงอของขา
9. การบัดกรีไม่เพียงพอ 10. การลัดวงจร 11. การเยื้อง 12. ส่วนประกอบ DIP ขาดหาย 13. ขา DIP ไม่ยื่นออก......
ฟังก์ชันการเชื่อมต่อข้อมูล MES และระบบ SPC ที่ทรงพลัง
1. สถิติแบบเรียลไทม์ของส่วนประกอบที่แจ้งเตือน 10 อันดับแรก
2. สามารถตั้งค่าจำนวนการแจ้งเตือนเพื่อหยุดอุปกรณ์ต้นน้ำโดยอัตโนมัติ
3. ส่งออกภาพทั้งแผงของ PCB แต่ละแผงแบบเรียลไทม์เพื่อการตรวจสอบย้อนกลับในภายหลัง
4. อินเทอร์เฟซ MES ที่พัฒนาขึ้นเองรองรับรูปแบบมาตรฐานและรูปแบบที่กำหนดเอง
โหมดประหยัดแรงงาน
ผ่านการส่งข้อมูลและวิธีการอื่นๆ บุคคลหนึ่งสามารถดูข้อมูลการแจ้งเตือน AOI ของหลายสายการผลิต ซึ่งจะทำให้เกิดโหมดประหยัดแรงงาน
