รายละเอียดสินค้า
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC

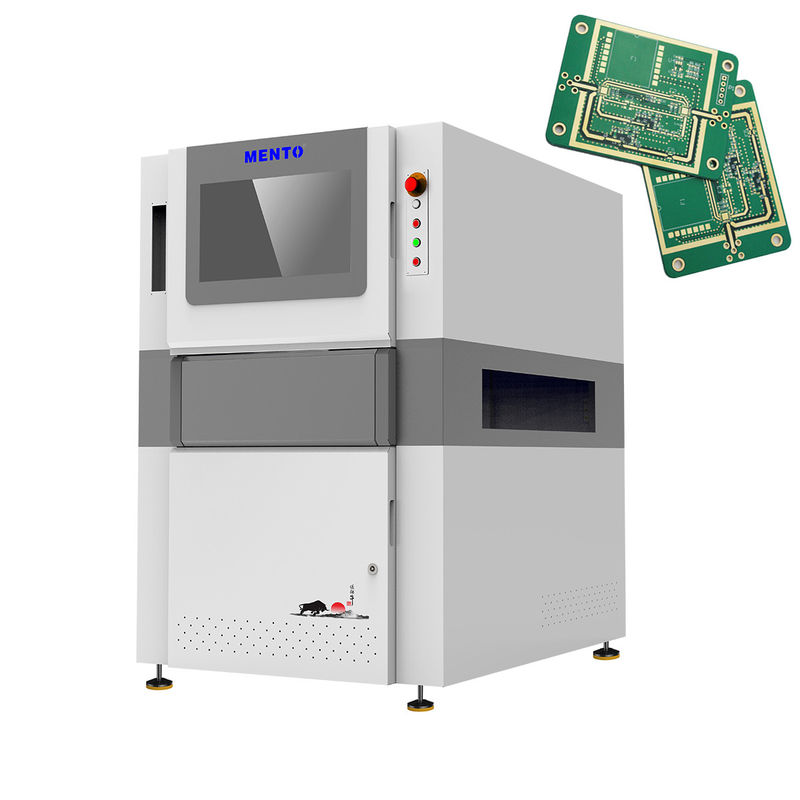

หมายเลขรุ่น: K3212
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: ก1350xล1000xส1600มม
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชิ้น + 20 วันทำการ
ออย: |
อัตโนมัติ |
ความหนาของ PCB: |
0.2mm - 6mm |
ขนาด: |
1000mm x 800mm x 1500mm |
กล้อง: |
กล้องดิจิตอลความละเอียดสูง |
แหล่งแสง: |
LED |
ความแม่นยำในการตรวจสอบ: |
99.9% |
โปรแกรม: |
โปรแกรมประมวลผลภาพที่ทันสมัย |
ออย: |
อัตโนมัติ |
ความหนาของ PCB: |
0.2mm - 6mm |
ขนาด: |
1000mm x 800mm x 1500mm |
กล้อง: |
กล้องดิจิตอลความละเอียดสูง |
แหล่งแสง: |
LED |
ความแม่นยำในการตรวจสอบ: |
99.9% |
โปรแกรม: |
โปรแกรมประมวลผลภาพที่ทันสมัย |
คุณสมบัติ AOI ออนไลน์
1ค่าใช้จ่ายสูง
2. กล้องสีอุตสาหกรรมมาตรฐาน 5 ล้านโลกการแสดงภาพ
3บริษัทแรกในจีนที่ใช้เลนส์โทรศูนย์กลางขนาดใหญ่ (สามารถเป้าหมายสินค้าได้)
4ระบบแสงที่พัฒนาอย่างอิสระ (ความสม่ําเสมอของแหล่งแสง)
5. พื้นฐานการโยนที่มีความมั่นคงสูง
พื้นที่ใช้งาน: การตรวจสอบสับผ่าและอุปกรณ์ติดตั้ง
การตรวจสอบพิมพ์ 3 มิติของสาย K32
| รุ่นเครื่อง | K3212 | |
| ความสามารถในการตรวจสอบ | อุปกรณ์การตรวจสอบ | พิมพ์ผิดพลาด การผสมผสานมากเกินไป การผสมผสานไม่เพียงพอ การผสมผสาน |
| วิธีสแกน | Stop&Go | |
| ระบบแสง | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 12MP |
| แหล่งแสง | แหล่งแสง DLP สองสาย (เทคโนโลยีการเปลี่ยนระยะราสเตอร์) และแหล่งแสงสีแดง เขียว และน้ําเงิน (RGB) | |
| การแก้ไข | 10μm และ 15um (ไม่จําเป็น) | |
| ความสามารถในการตรวจสอบ | ความแม่นยําของความสูง (โมดูลการปรับขนาด) | 1μm (ใช้อุปกรณ์ปรับขนาดแบบมาตรฐาน) |
| ความซ้ําซ้ําในปริมาณ | < 1% (กรอบการตรวจสอบมาตรฐาน 3Sigma) | |
| ค่าตอบแทนการบิดแผ่นสูงสุด | ± 3 มม | |
| ความสามารถในการตรวจสอบ GRR | < 10% at6o ((+ 50% ความอดทน, ความละเอียด 5μm) | |
| ความสูงการตรวจจับสูงสุด | 500μm | |
| การแก้ไขปัญหาเงา | เทคโนโลยีการสลับเฟสและระบบ 3D Structured Light สองทิศ | |
| วิธีการชําระค่าตอบแทนในเวลาจริงของการบิดแผ่น | การชดเชยการบิดของแผ่น (Z-Tracking+Pad Referencing) | |
| สกรีนทดสอบ | สี (ภาพ 3 มิติและ 2 มิติแสดงพร้อมกัน) | |
| อุปกรณ์ขับรถ | เครื่องขับเคลื่อน servomotor+สกรูไกด์ | |
| ความเร็วในการเคลื่อนที่ | 800 มม./วินาที | |
| ขนาดของผลิตภัณฑ์ที่วัดได้อย่างน้อย | 50mmx50mm | |
| ขนาดที่วัดได้สูงสุดของสินค้า | 400mmx500mm | |
| ความหนาของ PCB | 0.5 ~ 6 มิลลิเมตร | |
| การปรับความกว้างของเส้นทาง | ปรับความกว้างอัตโนมัติ ปรับความกว้างด้วยมือ | |
| ขนส่ง / ติดตั้งบอร์ดวงจร | การติดตั้งสายพานขนส่ง/เครือปนูเมติก | |
| ทิศทางการส่ง | จากซ้ายไปขวา จากขวาไปซ้าย | |
| ความสูงทางโคจร | 900 ± 20 มม. | |
| การตั้งค่าคอมพิวเตอร์ | เมียนฟรีเมน | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| มอนิเตอร์ | 22"LED | |
| ระบบปฏิบัติการ | อูบนุต | |
| ปริมาตร | ขนาดรวม | W1350xD1000xH1600mm (ยกเว้นไฟเตือน) |
| น้ําหนัก | 1100KG | |
| แหล่งพลังงาน | AC220V/50~60Hz/2000W | |
| ความดันอากาศ | 0.5Mpa | |
| โปรแกรมสนับสนุนรูปแบบข้อมูล | รองรับรูปแบบ Gerber (274X), ODB++ | |
| เครื่องมือการจัดการสถิติ |
ฮิสโตแกรม X-bar&R-Graph X-bar&S-C hart C p&C pk %Gage R & R,SPI รายงานรายวัน / สัปดาห์ / เดือน, SPC ในเวลาจริง& Multiple Display |
|
| ความต้องการด้านสิ่งแวดล้อม | อุณหภูมิ: 5 ~ 40 °C, ความชื้นสัมพันธ์: 25% ~ 80% (ไม่มีน้ําแข็ง) | |
| การสื่อสารอุปกรณ์ด้านบนและด้านล่าง | อินเตอร์เฟซ SMEMA มาตรฐาน | |
หลักการวัดโปรไฟล์เฟส
วัตถุบิด (ปรับปรุง) รูปแบบไซนูโซอิด
คํานวณระยะไซนูโซอิดล และหาความสูง ( demodulation)
ป้องกันการแทรกแซง ความแม่นยําสูง ระยะทางใหญ่
1สายสตรีปที่เคลื่อนไหวให้ความสามารถในการต่อต้านการขัดขวางแสงแวดล้อม
2สายคลื่นความถี่สูง ให้ความละเอียดสูงพอ
3สายคลื่นความถี่ต่ํา ให้ความกว้างพอในการวัด
MES ครบวงจรdataiอินเตอร์เฟซcความสามารถและระบบ SPC ที่มีพลัง
1. สถิติในเวลาจริงขององค์ประกอบสัญญาณ 10 อันดับแรก
2. จํานวนของสัญญาณเตือนสามารถตั้งค่าเพื่อล็อคเครื่อง
3. นําออกภาพแผ่นทั้งหมดของแต่ละ PCB ในเวลาจริงเพื่อการติดตามต่อมา
