Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
รายละเอียดสินค้า
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC
หมายเลขรุ่น: K2005DW
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: W1140mmxD1400mmxH1600mm
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชิ้น + 20 วันทำการ
ระบบปฏิบัติการ: |
หน้าต่าง |
สิ่งแวดล้อม: |
10-40 ℃ |
แหล่งอากาศ: |
0.4-0.6Mpa |
น้ําหนัก: |
900KGS |
ความหนาของ PCB: |
0.5-6 มิลลิเมตร |
แหล่งแสง: |
RGB + W 4 สีอินทิกรัล |
รายการ: |
เครื่อง SMT AOI PCB, ระบบ AOI |
การส่ง: |
การจัดส่งตรงเวลา |
การใช้งาน: |
การตรวจสอบทางออนไลน์ SPI |
ฟังก์ชั่น: |
ใช้ในอุตสาหกรรม - สายการประกอบ SMT |
วิธีการฉายแสง: |
LED |
รุ่น: |
เอบีซี-123 |
ความแม่นยำ: |
ความแม่นยําสูง |
ระบบปฏิบัติการ: |
หน้าต่าง |
สิ่งแวดล้อม: |
10-40 ℃ |
แหล่งอากาศ: |
0.4-0.6Mpa |
น้ําหนัก: |
900KGS |
ความหนาของ PCB: |
0.5-6 มิลลิเมตร |
แหล่งแสง: |
RGB + W 4 สีอินทิกรัล |
รายการ: |
เครื่อง SMT AOI PCB, ระบบ AOI |
การส่ง: |
การจัดส่งตรงเวลา |
การใช้งาน: |
การตรวจสอบทางออนไลน์ SPI |
ฟังก์ชั่น: |
ใช้ในอุตสาหกรรม - สายการประกอบ SMT |
วิธีการฉายแสง: |
LED |
รุ่น: |
เอบีซี-123 |
ความแม่นยำ: |
ความแม่นยําสูง |

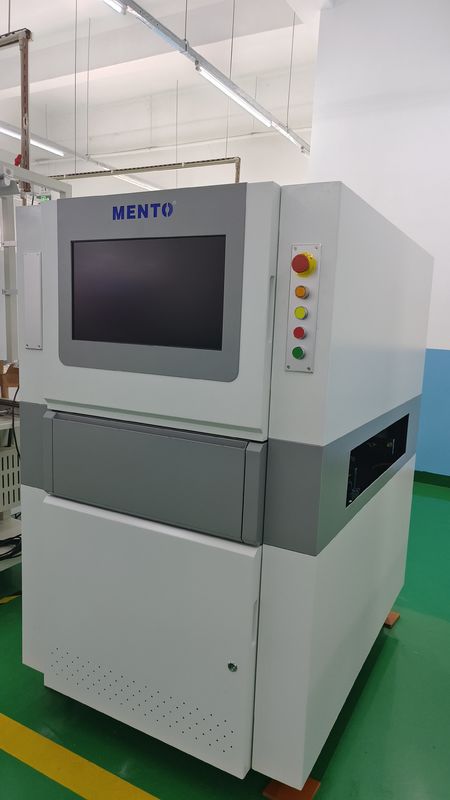

K20 series Automated Optical Inspection แบบคว่ำหน้าลง
| รุ่นอุปกรณ์ | K2005DW | |
| ความสามารถในการตรวจจับ | รายการตรวจจับ | ตัวถังชิ้นส่วน CHIP, รอยบัดกรีชิ้นส่วน CHIP, ตัวอักษร, รอยบัดกรี DIP |
| ชิ้นส่วนที่เล็กที่สุด | CHIP:0201 Pitch:0.3mm | |
| วิธีการตรวจจับ | การดีบักพารามิเตอร์อัลกอริทึม, การเรียนรู้ของเครื่อง | |
| ระบบออปติคัล | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP |
| เลนส์เทเลเซนทริก | 0.22X/0.17X | |
| ความละเอียด | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| ความเร็วในการตรวจจับ | 3FOV/s | |
| คุณสมบัติทางกล | ความหนา PCB | 0.3~10mm(ความโก่ง≤5mm) |
| ความสูงของชิ้นส่วน | 180mm ด้านบน, 30mm ด้านล่าง (สามารถปรับแต่งความสูงพิเศษได้) | |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู + รางเลื่อนเชิงเส้น | |
| ความเร็วในการเคลื่อนที่ | สูงสุด 600mm/s | |
| ความแม่นยำในการวางตำแหน่ง | ≤8um(หลังการสอบเทียบ) | |
| รางลำเลียง PCB | ความสูงรางลำเลียง PCB: 900±20mm (จากพื้นถึงพื้นผิวรางนำ PCB) | |
| ขนาด PCB สูงสุด: 510mmx460mm | ||
| ระยะห่าง PCB ขั้นต่ำ: ≤90mm | ||
| พารามิเตอร์ | แหล่งจ่ายไฟ | AC220V/50Hz/2000W |
| ขนาดโดยรวม | กว้าง 1140mm x ลึก 1400mm x สูง 1600mm (ไม่รวมฐานรอง 100±20mm) | |
| น้ำหนัก | ≈700KG | |
| แรงดันลม | ≥0.5MPa | |
| ข้อกำหนดด้านสิ่งแวดล้อม | อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์ 25%~80% (ไม่มีน้ำแข็ง) | |
| การสื่อสารอุปกรณ์ต้นน้ำและปลายน้ำ | อินเทอร์เฟซ SMEMA มาตรฐาน | |
การออกแบบแพลตฟอร์มทางวิทยาศาสตร์
การออกแบบรางเคลื่อนที่เกรดเจียร
ความแม่นยำในการทำซ้ำและความแม่นยำในการวางตำแหน่งสูง, เสียงรบกวนต่ำ
การออกแบบระบบควบคุมการเคลื่อนที่ความแม่นยำสูง
หลีกเลี่ยงการสูญเสียข้อมูลของระบบการเคลื่อนที่, รับประกันการทำงานความเร็วสูงและเสถียร, และปรับปรุงความเร็วในการเร่งและลดความเร็วการเคลื่อนที่ได้อย่างมีประสิทธิภาพ
คุณสมบัติผลิตภัณฑ์ - ระบบวิชันซิสเต็ม
กล้องอุตสาหกรรม
กล้องดิจิทัลอุตสาหกรรมความเร็วสูงแบบหลายเฟรม
ตัวควบคุมแหล่งกำเนิดแสงกระแสคงที่
ตัวควบคุมดิจิทัลแบบวงจรปิดเต็มรูปแบบด้วยกระแสคงที่ รับประกันความเสถียรและความสม่ำเสมอของความสว่างของแหล่งกำเนิดแสง
ระบบออปติคัลเทเลเซนทริก
ความชัดลึกสูง, ความผิดเพี้ยนต่ำ, พิกเซลเต็ม, การออกแบบความละเอียดคงที่
ความสามารถในการตรวจสอบผลิตภัณฑ์
1. ชิ้นส่วนผิด 2. ชิ้นส่วนขาด 3. กลับด้าน 4. การบัดกรีเสมือน 5. รูดีบุก 6. การเรียงตัว 7. การบัดกรีปลอม 8. ก้าน 9. ดีบุกน้อย
10. ดีบุกต่อเนื่อง 11. รอยบัดกรี DIP ดีบุกน้อย 12. ตำแหน่งคลาดเคลื่อน 13. DIP เสียบปลั๊กไม่เข้า 14. DIP ขาไม่โผล่...
ฟังก์ชันการเชื่อมต่อข้อมูล MES และระบบ SPC ที่ทรงพลัง
1. สถิติแบบเรียลไทม์ของส่วนประกอบที่แจ้งเตือน 10 อันดับแรก
2. เปิดใช้งานการตั้งค่าจำนวนการแจ้งเตือนเพื่อหยุดอุปกรณ์ต้นน้ำโดยอัตโนมัติ
3. ส่งออกภาพทั้งแผงของ PCB แต่ละแผงแบบเรียลไทม์เพื่อการตรวจสอบย้อนกลับในภายหลัง
4. อินเทอร์เฟซ MES ที่พัฒนาขึ้นเองรองรับรูปแบบมาตรฐานและรูปแบบที่กำหนดเอง
