Product Details
สถานที่กำเนิด: โดงกวน
ชื่อแบรนด์: MENTO
ได้รับการรับรอง: FCC.ROHS,CCC
หมายเลขรุ่น: K2012DT
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 3
รายละเอียดการบรรจุ: W1140mmxD1400mmxH1600mm
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชิ้น + 20 วันทำการ
ระบบปฏิบัติการ: |
หน้าต่าง |
สิ่งแวดล้อม: |
10-40 ℃ |
แหล่งอากาศ: |
0.4-0.6Mpa |
ความหนาของ PCB: |
0.5-6 มิลลิเมตร |
แหล่งแสง: |
RGB + W 4 สีอินทิกรัล |
รายการ: |
เครื่อง SMT AOI PCB, ระบบ AOI |
การส่ง: |
การจัดส่งตรงเวลา |
การใช้งาน: |
การตรวจสอบทางออนไลน์ SPI |
ฟังก์ชั่น: |
ใช้ในอุตสาหกรรม - สายการประกอบ SMT |
ความแม่นยำ: |
ความแม่นยําสูง |
ระบบปฏิบัติการ: |
หน้าต่าง |
สิ่งแวดล้อม: |
10-40 ℃ |
แหล่งอากาศ: |
0.4-0.6Mpa |
ความหนาของ PCB: |
0.5-6 มิลลิเมตร |
แหล่งแสง: |
RGB + W 4 สีอินทิกรัล |
รายการ: |
เครื่อง SMT AOI PCB, ระบบ AOI |
การส่ง: |
การจัดส่งตรงเวลา |
การใช้งาน: |
การตรวจสอบทางออนไลน์ SPI |
ฟังก์ชั่น: |
ใช้ในอุตสาหกรรม - สายการประกอบ SMT |
ความแม่นยำ: |
ความแม่นยําสูง |

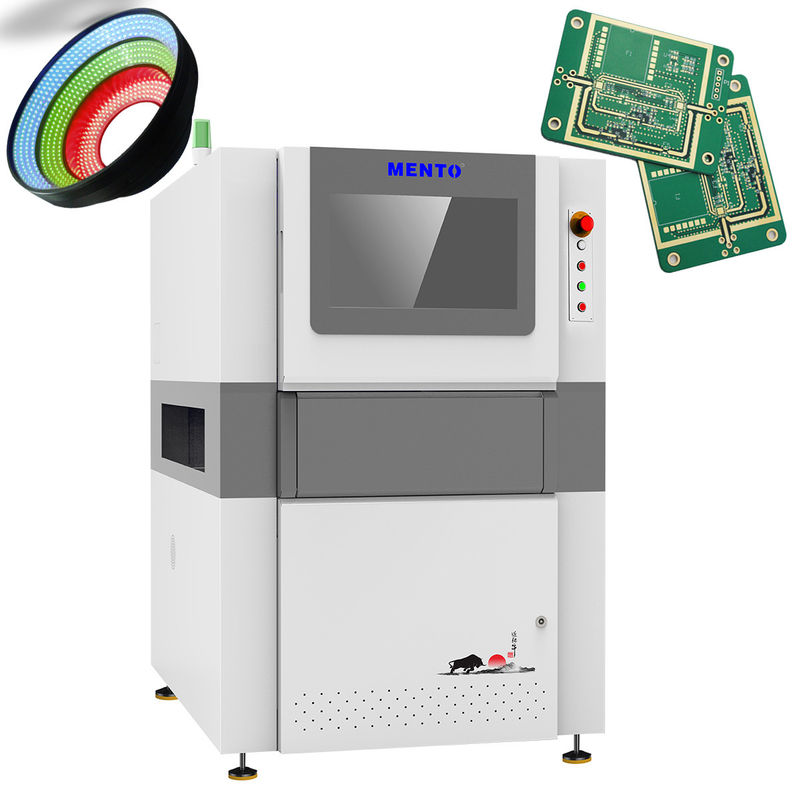

การตรวจสอบทางแสงอัตโนมัติ
| รุ่นเครื่อง | K2012DT | |
| ความสามารถในการตรวจสอบ | อุปกรณ์การตรวจสอบ | ร่างส่วนประกอบ CHIP, สายเชื่อมผสมส่วนประกอบ CHIP, ตัวละคร, สายเชื่อมผสม DIP |
| ส่วนประกอบเล็กที่สุด | CHIP: 0201 ปิช:0.3mm | |
| วิธีการตรวจสอบ | การปรับปรุงปริมาตรอัลการิธม์ การเรียนรู้เครื่องจักร | |
| ระบบแสง | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 12MP |
| เลนส์โทรศูนย์ | 0.23X | |
| การแก้ไข | 15um | |
| FOV | ขนาด 60x45mm | |
| ความเร็วการตรวจสอบ | 3FOV/s | |
| ระบบโปรแกรม | ระบบปฏิบัติการ | Windows 10 |
| คุณสมบัติทางกล | ความหนาของ PCB | 0.3~10mm ((warpage≤5mm) |
| ความสูงของส่วนประกอบ | 180 มมบน, 30 มมล่าง (ความสูงพิเศษสามารถปรับปรุง) | |
| อุปกรณ์ขับรถ | เครื่องยนต์เซอร์โว + สกรูลูกกลม + สไลด์เส้น | |
| ความเร็วในการเคลื่อนที่ | ขนาดสูงสุด 600 มม./วินาที | |
| ความแม่นยําในการตั้งตําแหน่ง | ≤8um ((หลังการปรับขนาด) | |
| รถไฟขนส่ง PCB | ความสูงการขนส่งรถไฟ PCB: 900±20mm (จากพื้นไปยังพื้นที่ขนส่งรถไฟ PCB guide) | |
| ขนาดสูงสุดของ PCB: 510mmx460mm | ||
| ระยะห่าง PCB ขั้นต่ํา: ≤90mm | ||
| ปริมาตร | แหล่งพลังงาน | AC220V/50Hz/2000W |
| ขนาดรวม | W1140mmxD1400mmxH1600mm (ไม่รวมเท้า 100±20mm) | |
| น้ําหนัก | ≈ 700KG | |
| ความดันอากาศ | ≥0.5MPa | |
| ความต้องการด้านสิ่งแวดล้อม | อุณหภูมิ: 5 ~ 40 °C, ความชื้นสัมพันธ์ 25% ~ 80% (ไม่มีฝนแข็ง) | |
| การสื่อสารอุปกรณ์ด้านบนและด้านล่าง | อินเตอร์เฟซ SMEMA มาตรฐาน | |
การออกแบบแพลตฟอร์มวิทยาศาสตร์
การออกแบบเส้นทางเคลื่อนที่ของเกรดการบด
ความแม่นยําในการซ้ําและการตั้งตําแหน่ง
การออกแบบระบบควบคุมการเคลื่อนไหวความแม่นยําสูง
หลีกเลี่ยงการสูญเสียข้อมูลของระบบการเคลื่อนไหว, รับประกันความเร็วสูงและการดําเนินงานที่มั่นคง, และมีประสิทธิภาพในการปรับปรุงความเร็วของการเร่งเคลื่อนไหวและความช้าลง
ลักษณะสินค้า - ระบบการมองเห็น
กล้องอุตสาหกรรม
กล้องดิจิตอลอุตสาหกรรมความเร็วสูง
เครื่องควบคุมแหล่งแสงปัจจุบันคง
เครื่องควบคุมกระแสไฟฟ้าดิจิทัลแบบวงจรปิดเต็มแบบคงที่ รับประกันความมั่นคงและความเหมือนกันของความสว่างของแหล่งแสง
ระบบแสงโทรศูนย์กลาง
ความลึกของสนามสูง ความบิดเบือนต่ํา พิกเซลเต็ม การออกแบบความละเอียดคงที่
ความสามารถในการตรวจสอบสินค้า
1. ส่วนที่ผิด 2. ส่วนที่หายไป 3. กลับกลับ 4. การปั๊มเสมือน 5. ช่องหมึก 6. คอลลินเนียร์ 7. การปั๊มผิด 8.
10. ตะกร้าต่อเนื่อง 11. DIP จุลผสมเหล็กน้อยกว่าทอง 12, ตําแหน่งออฟเฟส 13. DIP การรั่ว plug-in 14.
ฟังก์ชันการ dock ข้อมูล MES และระบบ SPC ที่มีพลัง
1. สถิติในเวลาจริงขององค์ประกอบสัญญาณ 10 อันดับแรก
2. สามารถตั้งค่าการนับสัญญาณเตือน เพื่อหยุดอุปกรณ์ด้านบนโดยอัตโนมัติ
3. นําออกภาพแผ่นทั้งหมดของแต่ละ PCB ในเวลาจริงเพื่อการติดตามต่อมา
4อินเตอร์เฟซ MES ที่พัฒนาในประเทศรองรับรูปแบบมาตรฐานและตามความต้องการ
