Product Details
สถานที่กำเนิด: ประเทศจีน ตงกวน
ชื่อแบรนด์: Mento
ได้รับการรับรอง: ISO9001/ISO14001
หมายเลขรุ่น: k3205
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Negotiable
รายละเอียดการบรรจุ: W1000mmxD1380mmxH1600mm (ไม่รวมฐาน 100±20 มม.)
เวลาการส่งมอบ: 3 สัปดาห์
เงื่อนไขการชำระเงิน: ออนไลน์ L/C, T/T
สามารถในการผลิต: 1000/เดือน
รุ่น: |
XYZ-1000 |
แหล่งแสง: |
LED |
วิธีการตรวจสอบ: |
การตรวจสอบ 3 มิติ |
ขนาด PCB: |
Max. สูงสุด 500mm X 500mm 500มม. x 500มม |
ความหนาของ PCB: |
0.2mm - 6mm |
ความแม่นยำในการตรวจสอบ: |
±5μm |
ระบบปฏิบัติการ: |
วินโดวส์ 10 |
รุ่น: |
XYZ-1000 |
แหล่งแสง: |
LED |
วิธีการตรวจสอบ: |
การตรวจสอบ 3 มิติ |
ขนาด PCB: |
Max. สูงสุด 500mm X 500mm 500มม. x 500มม |
ความหนาของ PCB: |
0.2mm - 6mm |
ความแม่นยำในการตรวจสอบ: |
±5μm |
ระบบปฏิบัติการ: |
วินโดวส์ 10 |

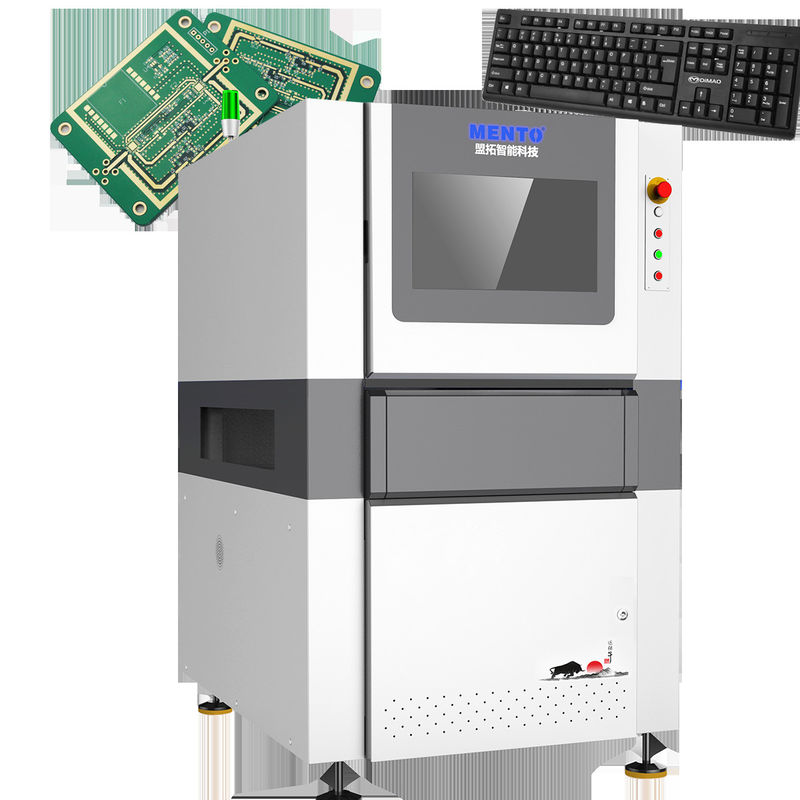

เครื่อง PCB AOI ใช้ระบบปฏิบัติการ Windows 10 ให้บริการอินเตอร์เฟซที่คุ้นเคยและเข้าถึงผู้ใช้ได้ง่าย และใช้งานง่ายมันยังมีอินเตอร์เฟซ Ethernet สําหรับการเชื่อมต่อและการสื่อสารที่ง่าย, ทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับสิ่งแวดล้อมการผลิตหรือกระแสการทํางานใด ๆ
เครื่อง PCB AOI ใช้พลังงานจากเครื่องพลังงาน AC 220V, 50Hz, รับประกันผลงานที่มั่นคงและคง. การออกแบบที่คอมแพคตและประหยัดพื้นที่ของมันมีขนาด 1000mm X 800mm X 1200mm,ทําให้มันเหมาะสมกับอุปกรณ์การผลิตหรือห้องปฏิบัติการ.
ด้วยความสามารถในการแก้ไขความละเอียดสูงของมัน เครื่อง PCB AOI สามารถตรวจจับความบกพร่องและความผิดพลาดที่เล็กที่สุดใน PCB ด้วยความละเอียด 10μm,และปัญหาใดๆ ก็สามารถระบุและแก้ไขได้อย่างรวดเร็ว
| การตรวจสอบผสมผสม 3 มิติ | ||
| รุ่นเครื่อง | K3205 | |
| ความสามารถในการตรวจสอบ | อุปกรณ์การตรวจสอบ | พิมพ์ผิดพลาด การผสมผสานมากเกินไป การผสมผสานไม่เพียงพอ การผสมผสาน |
| วิธีสแกน | Stop&Go | |
| ระบบแสง | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP |
| แหล่งแสง | แหล่งแสง DLP สองสาย (เทคโนโลยีการเปลี่ยนระยะราสเตอร์) และแหล่งแสงสีแดง เขียว และน้ําเงิน (RGB) | |
| การแก้ไข | 10μm และ 15um (ไม่จําเป็น) | |
| ความสามารถในการตรวจสอบ | ความแม่นยําของความสูง (โมดูลการปรับขนาด) | 1μm (ใช้อุปกรณ์ปรับขนาดแบบมาตรฐาน) |
| ความซ้ําซ้ําในปริมาณ | < 1% (กรอบการตรวจสอบมาตรฐาน 3Sigma) | |
| ค่าตอบแทนการบิดแผ่นสูงสุด | ± 3 มม | |
| ความสามารถในการตรวจสอบ GRR | < 10% at6o ((+ 50% ความอดทน, ความละเอียด 5μm) | |
| ความสูงการตรวจจับสูงสุด | 500μm | |
| การแก้ไขปัญหาเงา | เทคโนโลยีการสลับเฟสและระบบ 3D Structured Light สองทิศ | |
| วิธีการชําระค่าตอบแทนในเวลาจริงของการบิดแผ่น | การชดเชยการบิดของแผ่น (Z-Tracking+Pad Referencing) | |
| สกรีนทดสอบ | สี (ภาพ 3 มิติและ 2 มิติแสดงพร้อมกัน) | |
| อุปกรณ์ขับรถ | เครื่องขับเคลื่อน servomotor+สกรูไกด์ | |
| ความเร็วในการเคลื่อนที่ | 800 มม./วินาที | |
| ขนาดของผลิตภัณฑ์ที่วัดได้อย่างน้อย | 50mmx50mm | |
| ขนาดที่วัดได้สูงสุดของสินค้า | 400mmx500mm | |
| ความหนาของ PCB | 0.5 ~ 6 มิลลิเมตร | |
| การปรับความกว้างของเส้นทาง | ปรับความกว้างอัตโนมัติ ปรับความกว้างด้วยมือ | |
| ขนส่ง / ติดตั้งบอร์ดวงจร | การติดตั้งสายพานขนส่ง/เครือปนูเมติก | |
| ทิศทางการส่ง | จากซ้ายไปขวา จากขวาไปซ้าย | |
| ความสูงทางโคจร | 900 ± 20 มม. | |
| การตั้งค่าคอมพิวเตอร์ | เมียนฟรีเมน | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| มอนิเตอร์ | 22"LED | |
| ระบบปฏิบัติการ | อูบนุต | |
| ปริมาตร | ขนาดรวม | W1350xD1000xH1600mm (ยกเว้นไฟเตือน) |
| น้ําหนัก | 1100KG | |
| แหล่งพลังงาน | AC220V/50~60Hz/2000W | |
| ความดันอากาศ | 0.5Mpa | |
| โปรแกรมสนับสนุนรูปแบบข้อมูล | รองรับรูปแบบ Gerber (274X), ODB++ | |
| เครื่องมือการจัดการสถิติ |
ฮิสโตแกรม X-bar&R-Graph X-bar&S-C hart C p&C pk %Gage R & R,SPI รายงานรายวัน / สัปดาห์ / เดือน, SPC ในเวลาจริง& Multiple Display |
|
| ความต้องการด้านสิ่งแวดล้อม | อุณหภูมิ: 5 ~ 40 °C, ความชื้นสัมพันธ์: 25% ~ 80% (ไม่มีน้ําแข็ง) | |
| การสื่อสารอุปกรณ์ด้านบนและด้านล่าง | อินเตอร์เฟซ SMEMA มาตรฐาน | |
| รุ่น | XYZ-1000 |
| ความเร็วในการตรวจสอบ | 1000 มม/วินาที |
| ความหนาของ PCB | 0.2 มิลลิเมตร - 6 มิลลิเมตร |
| วิธีการตรวจสอบ | การตรวจสอบ 3 มิติ |
| ขนาด PCB | ขนาดสูงสุด 500 มิลลิเมตร x 500 มิลลิเมตร |
| ระบบปฏิบัติการ | Windows 10 |
| อินเตอร์เฟซ | เอเธอร์เน็ต |
| ความแม่นยําของการตรวจสอบ | ± 5μm |
| แหล่งแสง | LED |
เครื่อง AOI เป็นเครื่องมือที่จําเป็นสําหรับอุตสาหกรรมผลิต PCBเป็นระบบตรวจสอบทางแสงอัตโนมัติ ที่ตรวจสอบบอร์ดวงจรพิมพ์ เพื่อหาความบกพร่อง และให้แน่ใจว่ามันตรงกับมาตรฐานของอุตสาหกรรมเครื่องมีวิธีการตรวจสอบ 3 มิติที่ทําให้การตรวจสอบอย่างแม่นยําและแม่นยําของความผิดปกติใด ๆ ใน PCB ความแม่นยําการตรวจสอบนี้คือ ± 5 μmซึ่งรับประกันว่า PCB มีคุณภาพสูงสุด.
เครื่อง PCB Mento AOI เหมาะสําหรับโอกาสและกรณีการใช้งานที่หลากหลาย มันเหมาะสําหรับการใช้ในบริษัทผลิต PCB ผู้ผลิตสินค้าอิเล็กทรอนิกส์และสถาบันวิจัยและพัฒนาอุปกรณ์นี้สามารถจัดการ PCB ที่มีความหนาตั้งแต่ 0.2 มิลลิเมตรถึง 6 มิลลิเมตร ทําให้มันหลากหลายและเหมาะสําหรับ PCB ประเภทต่างๆ
รุ่น XYZ-1000 ของเครื่อง PCB Mento AOI มีอินเตอร์เฟซ Ethernet ซึ่งทําให้สามารถเชื่อมต่อและบูรณาการกับระบบอื่น ๆ ได้ง่ายคุณสมบัตินี้ทําให้มันง่ายที่จะนําเครื่อง AOI เข้าไปในสายการผลิตและกระแสการทํางานที่มีอยู่.
สรุปคือเครื่อง Mento AOI PCB Machine เป็นระบบตรวจสอบ PCB ที่น่าเชื่อถือและมีประสิทธิภาพ เหมาะสําหรับโอกาสและกรณีการใช้งานต่างๆ ความแม่นยําในการตรวจสอบสูงการจัดการความหนา PCB ที่หลากหลาย, และอินเตอร์เฟซ Ethernet ทําให้มันเป็นทรัพย์สินที่มีค่าสําหรับบริษัทผลิต PCB, ผู้ผลิตสินค้าอิเล็กทรอนิกส์, และสถาบันวิจัยและพัฒนา
ผลิตภัณฑ์เครื่อง PCB AOI ของเรามาพร้อมกับการสนับสนุนและบริการทางเทคนิคที่ครบวงจร รวมถึง:
เรามุ่งมั่นที่จะให้การสนับสนุนระดับสูงสุดกับลูกค้าของเรา และรับประกันว่าเครื่อง PCB AOI ของพวกเขาทํางานได้ดีที่สุด
การบรรจุสินค้า:
การขนส่ง
Q: ชื่อแบรนด์ของเครื่อง PCB AOI คืออะไร?
A: ชื่อแบรนด์ของเครื่อง PCB AOI คือ Mento
Q: เครื่อง PCB AOI ผลิตที่ไหน?
A: เครื่อง PCB AOI ผลิตในจีน, Dongguan.
Q: เครื่อง PCB AOI มีการรับรองอะไร?
A: เครื่อง PCB AOI ได้รับการรับรองจาก ISO9001/ISO14001.
Q: จํานวนการสั่งซื้อขั้นต่ําเท่าไรสําหรับเครื่อง PCB AOI?
A: จํานวนการสั่งซื้อขั้นต่ําสําหรับเครื่อง PCB AOI คือ 1.
Q: เวลาในการจัดส่งสําหรับเครื่อง PCB AOI คือเท่าไหร่?
A: ระยะเวลาการจัดส่งสําหรับเครื่อง PCB AOI คือ 3 สัปดาห์
Q: หลักการการชําระเงินสําหรับเครื่อง PCB AOI คืออะไร?
ตอบ: เงื่อนไขการชําระเงินสําหรับ เครื่อง PCB AOI ได้เปิดตัวแล้ว
คําถาม: ความสามารถในการจําหน่ายของเครื่อง PCB AOI คืออะไร?
A: ความสามารถในการจําหน่ายของเครื่อง PCB AOI คือ 1000 / เดือน
คําถาม: ราคาของเครื่อง PCB AOI สามารถต่อรองได้หรือไม่?
ตอบ: ใช่ ราคาของเครื่อง PCB AOI สามารถต่อรองได้
