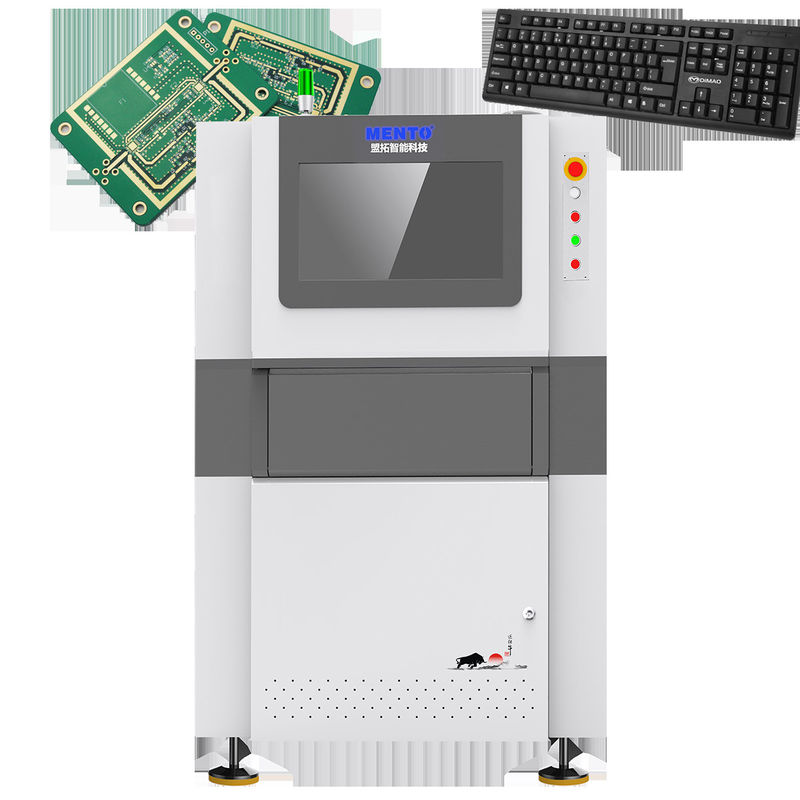

ระบบตรวจสอบความบกพร่องของแผ่น PCB ที่แม่นยํา อุปกรณ์มองเห็นอัตโนมัติ

คำอธิบายผลิตภัณฑ์: หนึ่งในคุณสมบัติสำคัญของเครื่อง AOI PCB คือความแม่นยำในการตรวจสอบสูงถึง ±5μm ความแม่นยำระดับนี้ช่วยให้มั่นใจได้ว่าเครื่องสามารถตรวจจับข้อบกพร่องที่เล็กที่สุดบน PCB ได้ เช่น รอยขีดข่วน รอยแตก และการวางแนวที่ไม่ถูกต้อง ซึ่งอาจส่งผลต่อประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้าย ความแม่นยำนี้มีความสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งสำหรับบริษัทที่ผลิตอุปกรณ์อิเล็กทรอนิกส์คุณภาพสูง ซึ่งการควบคุมคุณภาพที่สม่ำเสมอเป็นสิ่งจำเป็น เครื่องนี้ใช้แหล่งจ่ายไฟ AC 220V, 50Hz ซึ่งเป็นข้อกำหนดมาตรฐานในประเทศส่วนใหญ่ แหล่งจ่ายไฟนี้ทำให้เครื่องประหยัดพลังงานและคุ้มค่า ลดต้นทุนการดำเนินงานโดยรวมที่เกี่ยวข้องกับการใช้งาน นอกจากนี้ เครื่อง AOI PCB ยังมาพร้อมกับระบบปฏิบัติการที่ยืดหยุ่นและใช้งานง่าย ซึ่งใช้กันอย่างแพร่หลายในสภาพแวดล้อมอุตสาหกรรมส่วนใหญ่ การตรวจสอบด้วยแสงอัตโนมัติ 2 มิติ แบบออนไลน์แบบรางคู่ รุ่น K2005DT ความสามารถในการทดสอบ รายการทดสอบ ตัวเครื่องส่วนประกอบ CHIP, ข้อต่อบัดกรีส่วนประกอบ CHIP, ตัวอักษร, ข้อต่อบัดกรี DIP ส่วนประกอบขั้นต่ำ CHIP: 01005 ระยะพิทช์: 0.3 มม. วิธีการตรวจจับ การดีบักพารามิเตอร์อัลกอริทึม, การเรียนรู้ของเครื่อง ระบบแสง กล้อง กล้องอุตสาหกรรมสีความเร็วสูง 5MP เลนส์เทเลเซนทริก 0.345X/0.22X/0.17X ความละเอียด 10μm/15μm/20μm FOV 24x20 มม./36x30 มม./48x40 มม. ความเร็วในการตรวจจับ 3FOV/วินาที คุณสมบัติทางกล ความหนา PCB 0.3~10 มม. (การบิดงอ ≤ 5 มม.) ความสูงส่วนประกอบ ด้านบน 30 มม., ด้านล่าง 84 มม. (สามารถปรับแต่งความสูงพิเศษได้) อุปกรณ์ขับเคลื่อน เซอร์โวมอเตอร์ + บอลสกรู + รางนำเชิงเส้น ความเร็วในการเคลื่อนที่ สูงสุด 600 มม./วินาที ความแม่นยำในการวางตำแหน่ง ≤ 8μm (หลังการสอบเทียบ) รางนำ PCB การขนส่ง PCB ความสูงราง: 900+20 มม. (จากพื้นถึงพื้นผิวการขนส่งราง PCB) ขนาด PCB สูงสุด: 600 มม. x กว้าง 300 มม. (รางคู่, PCB สองตัว) 600 มม. x กว้าง 580 มม. (รางเดี่ยว, PCB เดี่ยว) ระยะห่างขั้นต่ำระหว่าง PCB: ≤ 90 มม. พารามิเตอร์ วิธีการบ่ม AC220V/50Hz/2000W หน้าจอตรวจจับ กว้าง 1000 มม. x ลึก 1380 มม. x สูง 1600 มม. (ไม่รวมฐานรอง 100±20 มม.) ความแม่นยำ 1100 กก. ความแม่นยำในการวัดซ้ำ ≥ 0.5MPa ขนาดแหวนเวเฟอร์ อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์ 25%~80% (ไม่มีน้ำค้างแข็ง) จำนวนเวเฟอร์ที่จัดการพร้อมกัน อินเทอร์เฟซ SMEMA มาตรฐาน คุณสมบัติ: ชื่อผลิตภัณฑ์: เครื่อง AOI PCB ขนาด: 1000 มม. x 800 มม. x 1200 มม. ขนาด PCB: สูงสุด 500 มม. x 500 มม. ประเภทกล้อง: CCD ความละเอียดสูง น้ำหนัก: 200 กก. วิธีการตรวจสอบ: การตรวจสอบ 3 มิติ พารามิเตอร์ทางเทคนิค: ความหนา PCB 0.2 มม. - 6 มม. แหล่งจ่ายไฟ AC 220V, 50Hz ประเภทกล้อง CCD ความละเอียดสูง ขนาด PCB สูงสุด 500 มม. x 500 มม. ความละเอียด 10μm น้ำหนัก 200 กก. ความแม่นยำในการตรวจสอบ ±5μm วิธีการตรวจสอบ การตรวจสอบ 3 มิติ แหล่งกำเนิดแสง LED ความเร็วในการตรวจสอบ 1000 มม./วินาที หากต้องการทราบราคาเครื่อง AOI PCB และผู้ผลิตอุปกรณ์ AOI โปรดติดต่อซัพพลายเออร์โดยตรง แอปพลิเคชัน: เครื่อง AOI นี้ออกแบบมาสำหรับการตรวจสอบแผงวงจรพิมพ์ (PCB) มาพร้อมกับกล้อง CCD ความละเอียดสูงที่ให้ภาพที่แม่นยำ ด้วยความแม่นยำในการตรวจสอบ ±5μm จึงสามารถตรวจจับข้อบกพร่องที่เล็กที่สุดใน PCB ได้ น้ำหนักของเครื่องคือ 200 กก. ทำให้เคลื่อนย้ายได้ง่าย ความละเอียดคือ 10μm ทำให้มั่นใจได้ถึงการถ่ายภาพ PCB ที่แม่นยำ เครื่อง AOI PCB Mento มีระบบปฏิบัติการที่ใช้งานง่ายซึ่งง่ายต่อการนำทาง ซอฟต์แวร์ได้รับการออกแบบมาให้ใช้งานง่าย ทำให้ง่ายต่อการใช้งาน เหมาะสำหรับสถานการณ์การตรวจสอบ PCB ที่หลากหลายและสามารถใช้ได้ในอุตสาหกรรมต่างๆ สถานการณ์และโอกาสในการใช้งานผลิตภัณฑ์บางส่วน ได้แก่: โรงงานผลิต PCB โรงงานผลิตผลิตภัณฑ์อิเล็กทรอนิกส์ ห้องปฏิบัติการวิจัยและพัฒนา โรงเรียนและมหาวิทยาลัย แผนกควบคุมคุณภาพ เครื่อง AOI PCB Mento เป็นเครื่องมือที่จำเป็นสำหรับทุกบริษัทที่ต้องการตรวจสอบ PCB เป็นระบบตรวจสอบ PCB ที่เชื่อถือได้และแม่นยำ ซึ่งสามารถช่วยตรวจจับข้อบกพร่องใน PCB ได้อย่างรวดเร็วและมีประสิทธิภาพ ราคาเครื่อง AOI PCB สามารถต่อรองได้และสมเหตุสมผล ทำให้เป็นการลงทุนที่ยอดเยี่ยมสำหรับทุกบริษัทที่ต้องการตรวจสอบ PCB ฝ่ายสนับสนุนและบริการ: การสนับสนุนทางเทคนิคและบริการผลิตภัณฑ์เครื่อง AOI PCB ประกอบด้วย: - บริการแก้ไขปัญหาและซ่อมแซมสำหรับปัญหาทางเทคนิคหรือการทำงานผิดปกติใดๆ - การอัปเดตซอฟต์แวร์และการบำรุงรักษาเพื่อให้แน่ใจว่าการทำงานและประสิทธิภาพที่เหมาะสมที่สุด - ทรัพยากรการฝึกอบรมและสื่อการเรียนรู้สำหรับผู้ปฏิบัติงานและช่างเทคนิคเกี่ยวกับวิธีการใช้งานและบำรุงรักษาเครื่องอย่างถูกต้อง - บริการให้คำปรึกษาสำหรับการปรับแต่งและการเพิ่มประสิทธิภาพเครื่องให้เหมาะสมกับความต้องการการผลิตเฉพาะ บรรจุภัณฑ์และการจัดส่ง: บรรจุภัณฑ์ผลิตภัณฑ์: เครื่อง AOI PCB จะถูกบรรจุในกล่องกระดาษแข็งที่แข็งแรงเพื่อให้แน่ใจว่าการขนส่งปลอดภัย เครื่องจะห่อด้วยบับเบิ้ลแรปเพื่อป้องกันความเสียหายระหว่างการขนส่ง อุปกรณ์เสริมที่จำเป็นทั้งหมดและคู่มือการใช้งานจะรวมอยู่ในแพ็คเกจ การจัดส่ง: เครื่อง AOI PCB จะถูกจัดส่งผ่านบริการจัดส่งที่เชื่อถือได้ ค่าจัดส่งจะคำนวณตามสถานที่จัดส่งและน้ำหนักของพัสดุ ลูกค้าจะได้รับหมายเลขติดตามเพื่อตรวจสอบสถานะการจัดส่งของพัสดุ เวลาจัดส่งโดยประมาณจะขึ้นอยู่กับที่ตั้งของลูกค้าและบริการจัดส่งที่ใช้ คำถามที่พบบ่อย: ถาม: ชื่อแบรนด์ของเครื่อง AOI PCB นี้คืออะไร? ตอบ: ชื่อแบรนด์ของเครื่องนี้คือ Mento ถาม: เครื่อง AOI PCB นี้ผลิตที่ไหน? ตอบ: เครื่องนี้ผลิตในเมืองตงกวน ประเทศจีน ถาม: เครื่อง AOI PCB นี้มีการรับรองหรือไม่? ตอบ: ใช่ เครื่องนี้ได้รับการรับรองมาตรฐาน ISO9001/ISO14001 สำหรับระบบการจัดการคุณภาพและสิ่งแวดล้อม ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คือเท่าใด? ตอบ: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คือหนึ่งชิ้น ถาม: ระยะเวลาในการจัดส่งเครื่อง AOI PCB นี้คือเท่าใด? ตอบ: ระยะเวลาในการจัดส่งเครื่องนี้คือหนึ่งสัปดาห์ ถาม: เงื่อนไขการชำระเงินสำหรับผลิตภัณฑ์นี้คืออะไร? ตอบ: เงื่อนไขการชำระเงินสำหรับผลิตภัณฑ์นี้คือออนไลน์ ถาม: ความสามารถในการจัดหาเครื่อง AOI PCB นี้คือเท่าใด? ตอบ: ความสามารถในการจัดหาเครื่องนี้คือ 1000 เครื่องต่อเดือน ถาม: ราคาสินค้านี้สามารถต่อรองได้หรือไม่? ตอบ: ใช่ ราคาสินค้านี้สามารถต่อรองได้
