Product Details
สถานที่กำเนิด: ประเทศจีน ตงกวน
ชื่อแบรนด์: Mento
ได้รับการรับรอง: ISO9001/ISO14001
หมายเลขรุ่น: k3205
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Negotiable
รายละเอียดการบรรจุ: W1000mmxD1380mmxH1600mm (ไม่รวมฐาน 100±20 มม.)
เวลาการส่งมอบ: 3 สัปดาห์
เงื่อนไขการชำระเงิน: ในบรรทัด
สามารถในการผลิต: 1000/เดือน
ความเร็ว: |
0.23 วินาที/FOV |
ความหนา: |
0.5mm-6mm |
คำอธิบายเครื่อง: |
การตรวจสอบการวางบัดกรี 3D |
กล้อง: |
12MP สี |
ชิ้นส่วนขั้นต่ำ: |
50*50 มม |
ปรับความกว้าง: |
คู่มือ |
สภาพ: |
ใช้ใหม่ |
ตรวจสอบขนาด Pcb: |
50มม. X 50มม. - 510มม. X 460มม |
ความเร็ว: |
0.23 วินาที/FOV |
ความหนา: |
0.5mm-6mm |
คำอธิบายเครื่อง: |
การตรวจสอบการวางบัดกรี 3D |
กล้อง: |
12MP สี |
ชิ้นส่วนขั้นต่ำ: |
50*50 มม |
ปรับความกว้าง: |
คู่มือ |
สภาพ: |
ใช้ใหม่ |
ตรวจสอบขนาด Pcb: |
50มม. X 50มม. - 510มม. X 460มม |

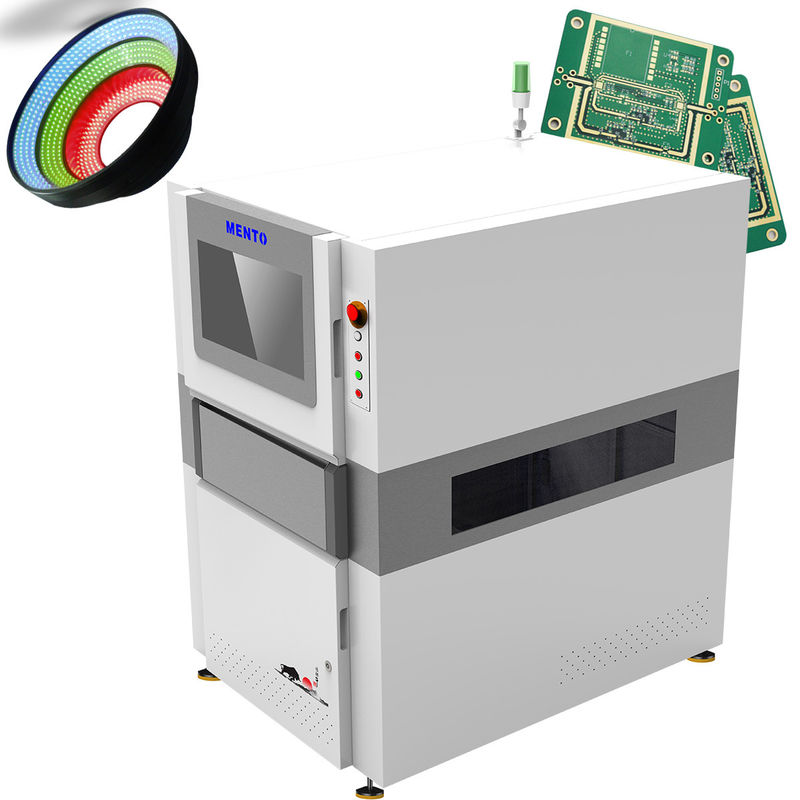

หนึ่งในลักษณะสําคัญของเครื่อง SMT นี้คือกล้องสีความเร็วสูง 6.5 Mpix ที่สามารถถ่ายภาพได้ในความละเอียดสูงถึง 2592 x 1944 พิกเซลกล้องนี้สามารถถ่ายภาพคุณภาพสูง แม้แต่รายละเอียดเล็กที่สุดบน PCB, ซึ่งเป็นสิ่งสําคัญในการรับรองคุณภาพของ PCB กล้องยังสามารถจับภาพที่ความเร็วสูง, กับความเร็วการเคลื่อนไหวสูงสุด 800mm / วินาที,ซึ่งทําให้กระบวนการตรวจสอบรวดเร็วและมีประสิทธิภาพ.
เครื่อง SMT AOI ยังมีเทคโนโลยีการเรียนรู้เครื่องจักรแบบอัตโนมัติสําหรับการตรวจสอบทางแสงทําให้มีความแม่นยําและน่าเชื่อถือสูงในการค้นพบความบกพร่องบน PCBเครื่องสามารถตรวจพบความบกพร่องมากมาย รวมถึงส่วนประกอบที่หายไป, ส่วนประกอบที่ผิดที่ตั้ง, จุดขั้วที่ไม่ถูกต้อง, และความบกพร่องในการผสม
| รุ่นเครื่อง | K3205 | |
| ความสามารถในการตรวจสอบ | อุปกรณ์การตรวจสอบ | พิมพ์ผิดพลาด การผสมผสานมากเกินไป การผสมผสานไม่เพียงพอ การผสมผสาน |
| วิธีสแกน | Stop&Go | |
| ระบบแสง | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP |
| แหล่งแสง | แหล่งแสง DLP สองสาย (เทคโนโลยีการเปลี่ยนระยะราสเตอร์) และแหล่งแสงสีแดง เขียว และน้ําเงิน (RGB) | |
| การแก้ไข | 10μm และ 15um (ไม่จําเป็น) | |
| ความสามารถในการตรวจสอบ | ความแม่นยําของความสูง (โมดูลการปรับขนาด) | 1μm (ใช้อุปกรณ์ปรับขนาดแบบมาตรฐาน) |
| ความซ้ําซ้ําในปริมาณ | < 1% (กรอบการตรวจสอบมาตรฐาน 3Sigma) | |
| ค่าตอบแทนการบิดแผ่นสูงสุด | ± 3 มม | |
| ความสามารถในการตรวจสอบ GRR | < 10% at6o ((+ 50% ความอดทน, ความละเอียด 5μm) | |
| ความสูงการตรวจจับสูงสุด | 500μm | |
| การแก้ไขปัญหาเงา | เทคโนโลยีการสลับเฟสและระบบ 3D Structured Light สองทิศ | |
| วิธีการชําระค่าตอบแทนในเวลาจริงของการบิดแผ่น | การชดเชยการบิดของแผ่น (Z-Tracking+Pad Referencing) | |
| สกรีนทดสอบ | สี (ภาพ 3 มิติและ 2 มิติแสดงพร้อมกัน) | |
| อุปกรณ์ขับรถ | เครื่องขับเคลื่อน servomotor+สกรูไกด์ | |
| ความเร็วในการเคลื่อนที่ | 800 มม./วินาที | |
| ขนาดของผลิตภัณฑ์ที่วัดได้อย่างน้อย | 50mmx50mm | |
| ขนาดที่วัดได้สูงสุดของสินค้า | 400mmx500mm | |
| ความหนาของ PCB | 0.5 ~ 6 มิลลิเมตร | |
| การปรับความกว้างของเส้นทาง | ปรับความกว้างอัตโนมัติ ปรับความกว้างด้วยมือ | |
| ขนส่ง / ติดตั้งบอร์ดวงจร | การติดตั้งสายพานขนส่ง/เครือปนูเมติก | |
| ทิศทางการส่ง | จากซ้ายไปขวา จากขวาไปซ้าย | |
| ความสูงทางโคจร | 900 ± 20 มม. | |
| การตั้งค่าคอมพิวเตอร์ | เมียนฟรีเมน | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| มอนิเตอร์ | 22"LED | |
| ระบบปฏิบัติการ | อูบนุต | |
| ปริมาตร | ขนาดรวม | W1350xD1000xH1600mm (ยกเว้นไฟเตือน) |
| น้ําหนัก | 1100KG | |
| แหล่งพลังงาน | AC220V/50~60Hz/2000W | |
| ความดันอากาศ | 0.5Mpa | |
| โปรแกรมสนับสนุนรูปแบบข้อมูล | รองรับรูปแบบ Gerber (274X), ODB++ | |
| เครื่องมือการจัดการสถิติ |
ฮิสโตแกรม X-bar&R-Graph X-bar&S-C hart C p&C pk %Gage R & R,SPI รายงานรายวัน / สัปดาห์ / เดือน, SPC ในเวลาจริง& Multiple Display |
|
| ความต้องการด้านสิ่งแวดล้อม | อุณหภูมิ: 5 ~ 40 °C, ความชื้นสัมพันธ์: 25% ~ 80% (ไม่มีน้ําแข็ง) | |
| การสื่อสารอุปกรณ์ด้านบนและด้านล่าง | อินเตอร์เฟซ SMEMA มาตรฐาน | |
เครื่อง SMT AOI นี้สมบูรณ์แบบสําหรับการตรวจสอบ PCB อัตโนมัติและให้บริการตรวจสอบอัตโนมัติ optical ของ PCBs ด้วยสต็อคใหญ่, กล้องสี 12MP,และความสามารถในการตรวจสอบ PCBs ตั้งแต่ 50mm x 50mm ถึง 510mm x 460mmเครื่องนี้สามารถตรวจสอบได้อย่างรวดเร็วและมีประสิทธิภาพ ด้วยความเร็ว 0.23 วินาที/FOV
สินค้า SMT AOI Machine มีการสนับสนุนและบริการทางเทคนิคต่อไปนี้
ทีมงานผู้เชี่ยวชาญของเรามุ่งมั่นที่จะให้เครื่อง SMT AOI ของคุณทํางานได้อย่างมีประสิทธิภาพ และมีประสิทธิภาพ เพื่อให้คุณสามารถผลิตสินค้าที่มีคุณภาพสูงได้อย่างง่ายดาย
การบรรจุสินค้า:
การขนส่ง
ชื่อแบรนด์ของเครื่อง AOI คืออะไร
ชื่อแบรนด์ของเครื่อง AOI คือ Mento
2.เครื่อง AOI ผลิตที่ไหน?
เครื่อง AOI ถูกผลิตในประเทศจีน โดยเฉพาะอย่างยิ่งในดอนกวน
3.เครื่อง AOI มีใบรับรองอะไรบ้าง
เครื่อง AOI มีการรับรอง ISO9001 และ ISO14001
4.จํานวนการสั่งซื้อขั้นต่ําสําหรับเครื่อง AOI คือเท่าไหร่?
จํานวนการสั่งซื้อขั้นต่ําสําหรับเครื่อง AOI คือ 1.
5.เงื่อนไขการชําระเงินสําหรับเครื่อง AOI คืออะไร?
เงื่อนไขการชําระเงินสําหรับเครื่อง AOI คือการชําระเงินออนไลน์
6.ความสามารถในการให้บริการของเครื่อง AOI คืออะไร?
ความสามารถในการจําหน่ายของเครื่อง AOI คือ 1000 ชิ้นต่อเดือน
7.ระยะเวลาในการจัดส่งของเครื่อง AOI คือเท่าไหร่?
ระยะเวลาในการจัดส่งเครื่อง AOI คือ 3 สัปดาห์หลังจากได้รับการชําระเงิน
8.ราคาของเครื่อง AOI สามารถต่อรองได้หรือไม่
ใช่ ราคาของเครื่อง AOI สามารถต่อรองได้
