Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน ตงกวน
ชื่อแบรนด์: Mento
ได้รับการรับรอง: ISO9001/ISO14001
หมายเลขรุ่น: K2005DW
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: W1000mmxD1380mmxH1600mm (ไม่รวมฐาน 100±20 มม.)
เวลาการส่งมอบ: 3 สัปดาห์
เงื่อนไขการชำระเงิน: ในบรรทัด
สามารถในการผลิต: 1000/เดือน
โปรแกรม: |
อินทิวเทีย์อินเตอร์เฟสผู้ใช้ |
โหมดการตรวจสอบ: |
2 มิติ และ 3 มิติ |
การใช้งาน: |
การตรวจสอบ PCB |
พลังงานไฟฟ้า: |
ไฟฟ้ากระแสสลับ 100-240V, 50/60Hz |
ระบบแสง: |
LED |
ขนาด: |
1200mm x 1000mm x 1500mm |
การเชื่อมต่อ: |
อีเธอร์เน็ต, ยูเอสบี |
ประเภทกล้อง: |
CCD ความละเอียดสูง |
โปรแกรม: |
อินทิวเทีย์อินเตอร์เฟสผู้ใช้ |
โหมดการตรวจสอบ: |
2 มิติ และ 3 มิติ |
การใช้งาน: |
การตรวจสอบ PCB |
พลังงานไฟฟ้า: |
ไฟฟ้ากระแสสลับ 100-240V, 50/60Hz |
ระบบแสง: |
LED |
ขนาด: |
1200mm x 1000mm x 1500mm |
การเชื่อมต่อ: |
อีเธอร์เน็ต, ยูเอสบี |
ประเภทกล้อง: |
CCD ความละเอียดสูง |

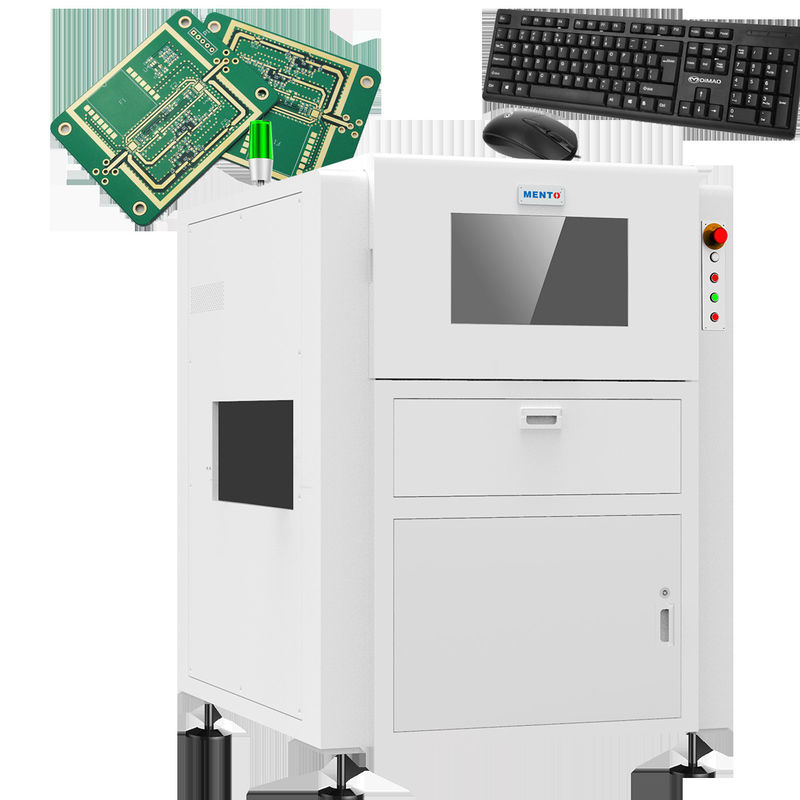

ระบบไฟของเครื่อง AOI ใช้พลังงานจาก LED ซึ่งให้แสงสว่างที่สว่างและสม่ำเสมอ ทำให้มั่นใจได้ว่าสามารถตรวจจับข้อบกพร่องที่เล็กที่สุดได้ พื้นที่การตรวจสอบของเครื่องมีขนาดใหญ่ถึง 610 มม. x 460 มม. ทำให้เหมาะสำหรับการตรวจสอบ PCB ที่หลากหลาย
AOI Tester มาพร้อมกับการเชื่อมต่อ Ethernet และ USB ทำให้ง่ายต่อการถ่ายโอนข้อมูลการตรวจสอบไปยังอุปกรณ์อื่น ๆ นอกจากนี้ยังใช้งานง่ายและสะดวก ด้วยอินเทอร์เฟซที่เรียบง่ายที่ทุกคนสามารถใช้งานได้ง่าย
AOI Tester เป็นอุปกรณ์ที่จำเป็นสำหรับกระบวนการตรวจสอบ PCB ทุกประเภท เทคโนโลยีขั้นสูงและความสามารถในการตรวจจับข้อบกพร่องที่มีประสิทธิภาพทำให้เป็นทรัพย์สินที่มีค่าสำหรับโรงงานผลิตทุกแห่ง
โดยสรุป AOI Tester เป็นผลิตภัณฑ์คุณภาพสูงที่ออกแบบมาเพื่อให้ผลการตรวจสอบ AOI ที่แม่นยำและเชื่อถือได้ ระบบไฟ LED, พื้นที่การตรวจสอบขนาดใหญ่ และการเชื่อมต่อ Ethernet และ USB ทำให้เป็นเครื่องมือที่ประเมินค่าไม่ได้สำหรับกระบวนการตรวจสอบ PCB ทุกประเภท ไม่ว่าคุณจะเป็นธุรกิจขนาดเล็กหรือองค์กรขนาดใหญ่ AOI Tester คือโซลูชันที่สมบูรณ์แบบสำหรับทุกความต้องการในการตรวจสอบ PCB ของคุณ
| รุ่นอุปกรณ์ | K2005DW | |
| ความสามารถในการตรวจจับ | รายการที่ตรวจจับ | ตัวถังส่วนประกอบ CHIP, จุดบัดกรีส่วนประกอบ CHIP, ตัวอักษร, จุดบัดกรี DIP |
| ส่วนประกอบที่เล็กที่สุด | CHIP:0201 Pitch:0.3mm | |
| วิธีการตรวจจับ | การดีบักพารามิเตอร์อัลกอริทึม, การเรียนรู้ของเครื่อง | |
| ระบบแสง | กล้อง | กล้องอุตสาหกรรมสีความเร็วสูง 5MP |
| เลนส์ Telecentric | 0.22X/0.17X | |
| ความละเอียด | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| ความเร็วในการตรวจจับ | 3FOV/s | |
| คุณสมบัติทางกล | ความหนา PCB | 0.3~10mm (ความโค้งงอ ≤5mm) |
| ความสูงส่วนประกอบ | ด้านบน 180 มม., ด้านล่าง 30 มม. (สามารถปรับแต่งความสูงพิเศษได้) | |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู + รางเลื่อนเชิงเส้น | |
| ความเร็วในการเคลื่อนที่ | สูงสุด 600 มม./วินาที | |
| ความแม่นยำในการวางตำแหน่ง | ≤8um (หลังการสอบเทียบ) | |
| รางลำเลียง PCB | ความสูงรางลำเลียง PCB: 900 ±20 มม. (จากพื้นถึงพื้นผิวรางลำเลียง PCB) | |
| ขนาด PCB สูงสุด: 510 มม. x 460 มม. | ||
| ระยะห่าง PCB ขั้นต่ำ: ≤90 มม. | ||
| พารามิเตอร์ | แหล่งจ่ายไฟ | AC220V/50Hz/2000W |
| ขนาดโดยรวม | กว้าง 1140 มม. x ลึก 1400 มม. x สูง 1600 มม. (ไม่รวมฐานรอง 100 ±20 มม.) | |
| น้ำหนัก | ≈700KG | |
| แรงดันลม | ≥0.5MPa | |
| ข้อกำหนดด้านสิ่งแวดล้อม | อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์ 25%~80% (ไม่มีน้ำค้างแข็ง) | |
| การสื่อสารอุปกรณ์ต้นน้ำและปลายน้ำ | อินเทอร์เฟซ SMEMA มาตรฐาน | |
อินเทอร์เฟซผู้ใช้ซอฟต์แวร์ที่ใช้งานง่าย ความละเอียด 10 ไมโครเมตร ขนาด 1200 มม. x 1000 มม. x 1500 มม. พื้นที่การตรวจสอบ สูงสุด 610 มม. x 460 มม. ความเร็วในการตรวจสอบ สูงสุด 60 ตร.ซม./วินาที ระบบปฏิบัติการ Windows ระบบแสงสว่าง LED โหมดการตรวจสอบ 2D และ 3D ประเภทกล้อง CCD ความละเอียดสูง การเชื่อมต่อ Ethernet, USB
AOI Tester ใช้การเชื่อมต่อ Ethernet และ USB ทำให้ผู้ใช้สามารถเชื่อมต่อกับคอมพิวเตอร์หรือเครือข่ายได้อย่างง่ายดาย ผลิตภัณฑ์มีโหมดการตรวจสอบ 2D และ 3D ช่วยให้ผู้ใช้สามารถตรวจสอบ PCB ของตนได้อย่างละเอียด ความเร็วในการตรวจสอบของผลิตภัณฑ์สูงถึง 60 ตร.ซม./วินาที ทำให้ใช้งานได้อย่างรวดเร็วและมีประสิทธิภาพ ผลิตภัณฑ์สามารถตรวจจับข้อบกพร่องของจุดบัดกรี ส่วนประกอบ และ PCB ได้ ทำให้มั่นใจได้ว่า PCB มีคุณภาพสูง ระบบไฟของผลิตภัณฑ์เป็นแบบ LED ทำให้การตรวจสอบมีความชัดเจนและแม่นยำ
AOI Tester เหมาะสำหรับโอกาสและสถานการณ์การใช้งานผลิตภัณฑ์ที่หลากหลาย เหมาะสำหรับบริษัทที่ผลิต PCB และต้องการให้แน่ใจว่าผลิตภัณฑ์ของตนมีคุณภาพสูง ผลิตภัณฑ์นี้ยังเหมาะสำหรับร้านซ่อมอิเล็กทรอนิกส์ที่ต้องการตรวจสอบ PCB ของลูกค้า นอกจากนี้ยังเป็นประโยชน์สำหรับแผนกวิจัยและพัฒนาที่ต้องการตรวจสอบ PCB ในระหว่างกระบวนการพัฒนา
โดยสรุป Mento AOI Tester เป็นผลิตภัณฑ์คุณภาพสูงที่เหมาะสำหรับโอกาสและสถานการณ์การใช้งานผลิตภัณฑ์ที่หลากหลาย ผลิตภัณฑ์ใช้งานง่ายและมีประสิทธิภาพ ทำให้เหมาะสำหรับบริษัทที่ผลิต PCB และร้านซ่อมอิเล็กทรอนิกส์ นอกจากนี้ยังเป็นประโยชน์สำหรับแผนกวิจัยและพัฒนาที่ต้องการตรวจสอบ PCB ในระหว่างกระบวนการพัฒนา
การสนับสนุนทางเทคนิคและบริการผลิตภัณฑ์ AOI Tester ประกอบด้วย:
โปรดติดต่อเราสำหรับข้อมูลเพิ่มเติมเกี่ยวกับการสนับสนุนทางเทคนิคและบริการผลิตภัณฑ์ AOI Tester ของเรา
