รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน ตงกวน
ชื่อแบรนด์: Mento
ได้รับการรับรอง: ISO9001/ISO14001
หมายเลขรุ่น: k3205
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: ก1350xล1000xส1600มม
เวลาการส่งมอบ: 3 สัปดาห์
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 1000/เดือน
ประเภทกล้อง: |
กล้องดิจิตอล 3 มิติ |
เขตตรวจราชการ: |
สูงสุด 510 X 510 มม |
น้ําหนัก: |
1100 กก |
โปรแกรม: |
อินทิวเทีย์อินเตอร์เฟสผู้ใช้ |
ความหนาของ PCB: |
0.5 - 5 มม |
พลังงานไฟฟ้า: |
ไฟฟ้ากระแสสลับ 220V, 50/60Hz |
ความเร็วในการตรวจสอบ: |
สูงถึง 80 ซม.²/วินาที |
ระบบปฏิบัติการ: |
วินโดวส์ 10 |
ประเภทกล้อง: |
กล้องดิจิตอล 3 มิติ |
เขตตรวจราชการ: |
สูงสุด 510 X 510 มม |
น้ําหนัก: |
1100 กก |
โปรแกรม: |
อินทิวเทีย์อินเตอร์เฟสผู้ใช้ |
ความหนาของ PCB: |
0.5 - 5 มม |
พลังงานไฟฟ้า: |
ไฟฟ้ากระแสสลับ 220V, 50/60Hz |
ความเร็วในการตรวจสอบ: |
สูงถึง 80 ซม.²/วินาที |
ระบบปฏิบัติการ: |
วินโดวส์ 10 |
คุณสมบัติ AOI ออนไลน์
1. ประสิทธิภาพต้นทุนสูง
2. กล้องสีอุตสาหกรรม 5 ล้านพิกเซลมาตรฐานระดับโลก
3. บริษัทแรกในจีนที่ใช้เลนส์เทเลเซนทริกเส้นผ่านศูนย์กลางขนาดใหญ่ (สามารถกำหนดเป้าหมายผลิตภัณฑ์ได้)
4. ระบบออปติคัลที่พัฒนาขึ้นเอง (ความสม่ำเสมอของแหล่งกำเนิดแสง)
5. แพลตฟอร์มหล่อแบบบูรณาการที่มีความเสถียรสูง
ขอบเขตการใช้งาน: การตรวจสอบรอยบัดกรีและอุปกรณ์ที่ติดตั้ง

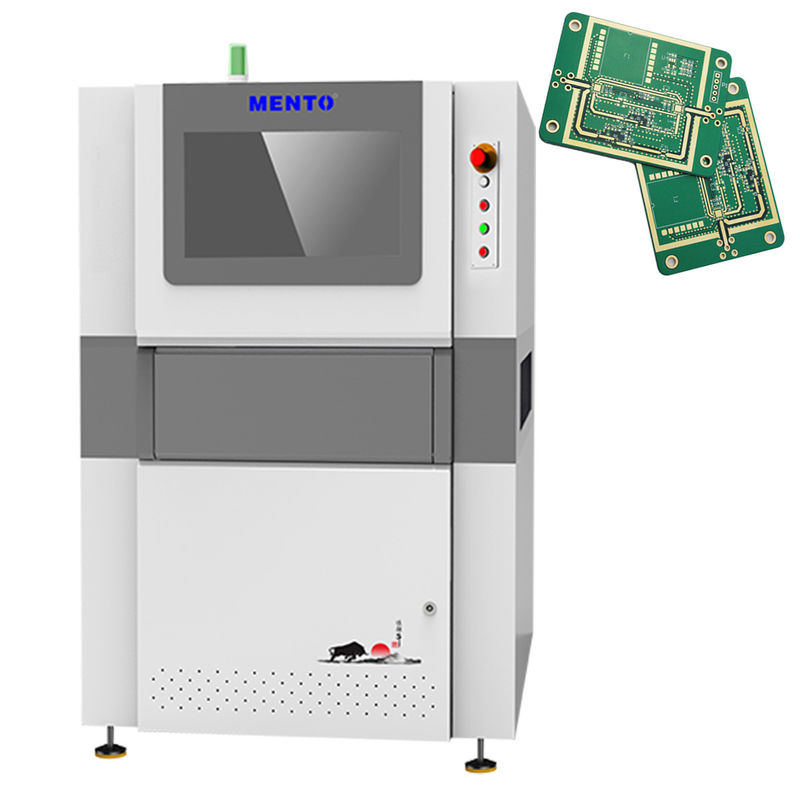

ออกแบบด้วยเทคโนโลยีล่าสุด เครื่องจักร 3D AOI ของเราสมบูรณ์แบบสำหรับการตรวจสอบแผงวงจรพิมพ์ด้วยความแม่นยำและถูกต้อง ทำให้มั่นใจได้ว่าทุกผลิตภัณฑ์เป็นไปตามมาตรฐานคุณภาพสูงสุด ด้วยอินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย ผู้ใช้สามารถนำทางและใช้งานเครื่องจักรได้อย่างง่ายดาย ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับทั้งผู้เริ่มต้นและมืออาชีพที่มีประสบการณ์
เครื่องจักรมาพร้อมกับเทคโนโลยีการจัดตำแหน่งอัตโนมัติ ซึ่งช่วยประหยัดเวลาและปรับปรุงประสิทธิภาพ คุณสมบัตินี้ช่วยให้เครื่องจักรจัดตำแหน่งโดยอัตโนมัติ ลดโอกาสเกิดข้อผิดพลาดจากมนุษย์ และให้ผลลัพธ์ที่สม่ำเสมอทุกครั้ง นอกจากนี้ น้ำหนักของเครื่องจักร 800 กก. ทำให้มั่นใจได้ว่าเครื่องจักรจะมีความเสถียรและทนทาน ทำให้เหมาะสำหรับการใช้งานระยะยาว
เครื่องจักร 3D AOI ของเราเข้ากันได้กับระบบปฏิบัติการเวอร์ชันล่าสุด ทำให้สามารถทำงานร่วมกับซอฟต์แวร์ที่มีอยู่ของคุณได้อย่างราบรื่น ทำให้ติดตั้งและใช้งานได้ง่าย และช่วยให้สามารถทำงานร่วมกับแอปพลิเคชันซอฟต์แวร์อื่นๆ ได้อย่างง่ายดาย
ความเร็วในการตรวจสอบของเครื่องจักรสูงถึง 80 ตร.ซม./วินาที ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับสภาพแวดล้อมการผลิตปริมาณมาก ความเร็วนี้ช่วยให้มั่นใจได้ว่า PCB ทุกชิ้นได้รับการตรวจสอบอย่างรวดเร็วและถูกต้อง ลดโอกาสเกิดข้อบกพร่อง และประหยัดเวลาและเงินในกระบวนการ
โดยรวมแล้ว เครื่องจักร 3D AOI เป็นตัวเลือกที่ยอดเยี่ยมสำหรับทุกคนที่กำลังมองหาอุปกรณ์ AOI PCB ที่เชื่อถือได้และมีประสิทธิภาพ ด้วยเทคโนโลยีการจัดตำแหน่งอัตโนมัติ อินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย และความเร็วในการตรวจสอบสูง จึงเป็นโซลูชันที่สมบูรณ์แบบสำหรับทุกคนที่ต้องการปรับปรุงคุณภาพผลิตภัณฑ์และปรับปรุงกระบวนการผลิตของตน
คำสำคัญ: อุปกรณ์ pcb aoi, อุปกรณ์ pcb aoi, การตรวจสอบ aoi pcb
| รุ่นอุปกรณ์ | K3205 | |
| ความสามารถในการตรวจจับ | รายการตรวจจับ | พิมพ์พลาด, บัดกรีมากเกินไป, บัดกรีไม่เพียงพอ, บัดกรีเชื่อมติดกัน, บัดกรีหางยาว, ความผิดปกติของรูปร่าง, การเยื้อง |
| วิธีการสแกน | หยุดและไป | |
| ระบบออปติคัล | กล้อง | กล้องสีอุตสาหกรรมความเร็วสูง 5MP |
| แหล่งกำเนิดแสง | แหล่งกำเนิดแสง DLP คู่ (เทคโนโลยีการเลื่อนเฟสแบบราสเตอร์) และแหล่งกำเนิดแสงสีแดง เขียว และน้ำเงิน (RGB) | |
| ความละเอียด | 10 ไมโครเมตร และ 15 ไมโครเมตร (อุปกรณ์เสริม) | |
| ประสิทธิภาพการตรวจจับ | ความแม่นยำของความสูง (โมดูลการสอบเทียบ) | 1 ไมโครเมตร (ใช้บล็อกการสอบเทียบมาตรฐาน) |
| ความสามารถในการทำซ้ำของปริมาตร | <1% (บล็อกการตรวจสอบมาตรฐาน, 3Sigma) | |
| ค่าชดเชยการโค้งงอแผ่นสูงสุด | ±3 มม. | |
| ความสามารถในการตรวจจับ GRR | <10% ที่ 6o (+50% ความคลาดเคลื่อน, ความละเอียด 5 ไมโครเมตร) | |
| ความสูงในการตรวจจับสูงสุด | 500 ไมโครเมตร | |
| การแก้ปัญหาเงา | เทคโนโลยีการเลื่อนเฟสและระบบแสงโครงสร้าง 3 มิติแบบสองทิศทาง | |
| วิธีการชดเชยการโค้งงอแผ่นแบบเรียลไทม์ | การชดเชยการโค้งงอแผ่น (การติดตาม Z + การอ้างอิงแพด) | |
| หน้าจอทดสอบ | สี (แสดงภาพ 3 มิติและ 2 มิติร่วมกัน) | |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์ + สกรูไกด์ | |
| ความเร็วในการเคลื่อนที่ | 800 มม./วินาที | |
| ขนาดผลิตภัณฑ์ที่วัดได้ขั้นต่ำ | 50 มม. x 50 มม. | |
| ขนาดผลิตภัณฑ์ที่วัดได้สูงสุด | 400 มม. x 500 มม. | |
| ความหนา PCB | 0.5~6 มม. | |
| การปรับความกว้างของราง | การปรับความกว้างอัตโนมัติ, การปรับความกว้างด้วยตนเอง | |
| การลำเลียง/การยึดแผงวงจร | สายพานลำเลียง/การยึดด้วยแคลมป์ลม | |
| ทิศทางการลำเลียง | จากซ้ายไปขวา, จากขวาไปซ้าย | |
| ความสูงของราง | 900±20 มม. | |
| การกำหนดค่าคอมพิวเตอร์ | เมนเฟรม | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| จอภาพ | 22" LED | |
| ระบบปฏิบัติการ | Ubuntu | |
| พารามิเตอร์ | ขนาดโดยรวม | กว้าง 1350 x ลึก 1000 x สูง 1600 มม. (ไม่รวมไฟเตือน) |
| น้ำหนัก | 1100 กก. | |
| แหล่งจ่ายไฟ | AC220V/50~60Hz/2000W | |
| แรงดันอากาศ | 0.5 Mpa | |
| รูปแบบอินพุตที่รองรับซอฟต์แวร์ | รองรับรูปแบบ Gerber (274X), ODB++ | |
| เครื่องมือการจัดการทางสถิติ | ฮิสโตแกรม, แผนภูมิ X-bar&R, แผนภูมิ X-bar&S, Cp&Cpk, %Gage R & R, รายงาน SPI รายวัน/รายสัปดาห์/รายเดือน, SPC แบบเรียลไทม์และการแสดงผลหลายรายการ | |
| ข้อกำหนดด้านสิ่งแวดล้อม | อุณหภูมิ: 5~40°C, ความชื้นสัมพัทธ์: 25%~80% (ไม่มีน้ำค้างแข็ง) | |
| การสื่อสารอุปกรณ์ต้นน้ำและปลายน้ำ | อินเทอร์เฟซ SMEMA มาตรฐาน | |
กำลังมองหาผู้ผลิตอุปกรณ์ aoi ที่เชื่อถือได้? เครื่องจักร 3D AOI ของเราเป็นโซลูชันที่สมบูรณ์แบบสำหรับการตรวจสอบ aoi pcb ระบบตรวจสอบ PCB ของเราใช้การจัดตำแหน่งอัตโนมัติและเทคโนโลยีการตรวจสอบ 3 มิติเพื่อให้ได้ผลลัพธ์ที่แม่นยำด้วยความเร็วสูง
| คุณลักษณะผลิตภัณฑ์ | ค่า |
| ชื่อผลิตภัณฑ์ | เครื่องจักรตรวจสอบ 3D AOI |
| แสงสว่าง | RGB LED |
| วิธีการจัดตำแหน่ง | การจัดตำแหน่งอัตโนมัติ |
| ประเภทการตรวจสอบ | รอยบัดกรี, ส่วนประกอบ, ข้อบกพร่อง |
| ประเภทกล้อง | กล้องดิจิทัล 3 มิติ |
| ซอฟต์แวร์ | อินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย |
| แหล่งจ่ายไฟ | AC 220V, 50/60Hz |
| พื้นที่ตรวจสอบ | สูงสุด 510 x 510 มม. |
| ความหนา PCB | 0.5 - 5 มม. |
| วิธีการตรวจสอบ | การตรวจสอบ 3 มิติ |
Mento-01 มีช่วงความหนา PCB 0.5 - 5 มม. และพื้นที่ตรวจสอบสูงสุด 510 x 510 มม. เครื่องจักรนี้มาพร้อมกับไฟ RGB LED และมีความละเอียด 10 ไมโครเมตร น้ำหนักของเครื่องจักรคือ 800 กก.
โอกาสและสถานการณ์การใช้งานผลิตภัณฑ์สำหรับเครื่องจักร 3D AOI Mento-01 มีดังนี้:
โดยรวมแล้ว เครื่องจักร 3D AOI Mento-01 เป็นเครื่องมือที่จำเป็นสำหรับองค์กรใดๆ ที่ต้องการการตรวจสอบ PCB ที่แม่นยำและมีประสิทธิภาพ คุณสมบัติและข้อมูลจำเพาะของเครื่องจักรทำให้เป็นตัวเลือกที่เหมาะสำหรับธุรกิจที่ให้ความสำคัญกับคุณภาพและความแม่นยำในกระบวนการผลิต
การสนับสนุนทางเทคนิคและบริการผลิตภัณฑ์เครื่องจักร 3D AOI ประกอบด้วย:
- ความช่วยเหลือในการติดตั้งและตั้งค่า
- การฝึกอบรมอุปกรณ์และการสนับสนุนการดำเนินงาน
- บริการบำรุงรักษาและสอบเทียบตามปกติ
- บริการแก้ไขปัญหาและซ่อมแซม
- การอัปเดตและอัปเกรดซอฟต์แวร์
- การให้คำปรึกษาทางเทคนิคและการสนับสนุนลูกค้า
บรรจุภัณฑ์ผลิตภัณฑ์:
เครื่องจักร 3D AOI จะถูกบรรจุในกล่องกระดาษแข็งที่แข็งแรง ออกแบบมาเพื่อป้องกันเครื่องจักรระหว่างการขนส่ง ภายในกล่อง เครื่องจักรจะถูกวางอย่างแน่นหนาในแผ่นโฟมเพื่อป้องกันความเสียหายระหว่างการจัดส่ง แพ็คเกจจะรวมสายไฟ คู่มือผู้ใช้ และสายเคเบิลที่จำเป็นสำหรับการตั้งค่า
การจัดส่ง:
เครื่องจักร 3D AOI จะถูกจัดส่งโดยใช้บริการจัดส่งที่เชื่อถือได้ซึ่งมีการติดตามและประกันภัย เวลาในการจัดส่งโดยประมาณจะขึ้นอยู่กับปลายทาง แต่เราจะจัดเตรียมหมายเลขติดตามเมื่อแพ็คเกจถูกจัดส่งแล้ว โปรดตรวจสอบให้แน่ใจว่ามีผู้รับและลงนามสำหรับแพ็คเกจเมื่อจัดส่ง
ตอบ: ชื่อแบรนด์ของผลิตภัณฑ์นี้คือ Mento
ถาม: หมายเลขรุ่นของผลิตภัณฑ์นี้คืออะไร?
ตอบ: หมายเลขรุ่นของผลิตภัณฑ์นี้คือ Mento-01
ถาม: ผลิตภัณฑ์นี้ผลิตที่ไหน?
ตอบ: ผลิตภัณฑ์นี้ผลิตในเมืองตงกวน ประเทศจีน
ถาม: ผลิตภัณฑ์นี้มาพร้อมกับการรับรองใดๆ หรือไม่?
ตอบ: ใช่ ผลิตภัณฑ์นี้มาพร้อมกับการรับรอง ISO9001/ISO14001
ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คือเท่าใด?
ตอบ: ปริมาณการสั่งซื้อขั้นต่ำสำหรับผลิตภัณฑ์นี้คือ 1
ถาม: ราคาสินค้านี้สามารถต่อรองได้หรือไม่?
ตอบ: ใช่ ราคาสินค้านี้สามารถต่อรองได้
ถาม: จะใช้เวลานานเท่าใดในการรับสินค้าหลังจากสั่งซื้อ?
ตอบ: ระยะเวลาจัดส่งสำหรับผลิตภัณฑ์นี้คือ 1 สัปดาห์
ถาม: เงื่อนไขการชำระเงินสำหรับผลิตภัณฑ์นี้คืออะไร?
ตอบ: เงื่อนไขการชำระเงินสำหรับผลิตภัณฑ์นี้คือออนไลน์
ถาม: ความสามารถในการจัดหาผลิตภัณฑ์นี้คืออะไร?
ตอบ: ความสามารถในการจัดหาผลิตภัณฑ์นี้คือ 1000/เดือน
